Бетонная смесь•|::"^' .' \'j < •- '•>&••'••'• ; »^' '^.•'. '1" •. '
Иллюстрации
Показать всеРеферат
303 30I

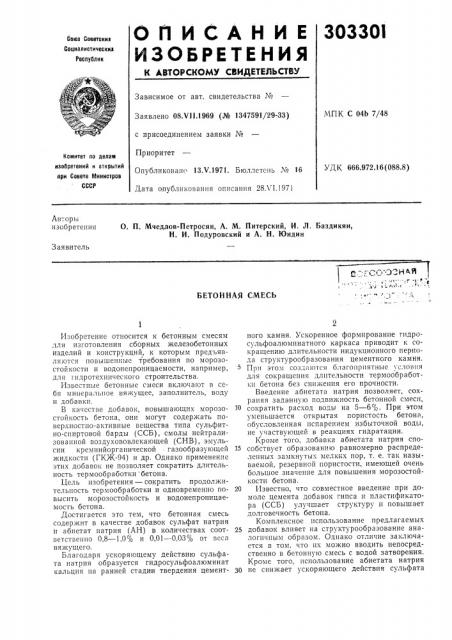

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОР СКОМУ СВИДЕТЕЛЬ СТВУ союз Сосетскиз
Социалистическик
Республик
Зависимое от авт. свидетельства №
МПК С 04Ь 7/48
Заявлено 08.V11.1969 (Ko 1347591/29-33) с присоединением заявки №
Приоритет
Опубликовано 13.V.1971. Бюллетень ¹ 16
Дата опубликования описания 28Л 1.1971
Комитет со делам изобретений и открытий
ilpN Совете Министров
СССР
УДК 666.972.16(088.8) Ав:орь изобретения
О. П. Мчедлов-Петросян, А. М. Питерский, И. Л, Баздикян, Н. И. Подуровский и А. Н. Юндин
Заявитель! с.
Ф л
БЕТОННАЯ СМЕСЬ
Изобретение относится к бетонным смесям для изготовления сборных железобетонных изделий и конструкций, к которым предъявля.отся повышенные требования по морозостойкости и водонепроницаемости, например, для гидротехнического строительства.
Известные бетонные смеси включают в себя минеральное вяжущее, заполнитель, воду н добавки.
В качестве добавок, повышающих морозостойкость бетона, они могут содержать поверхностно-активные вещества типа сульфитно-спиртовой барды (ССБ), смолы нейтрализованной воздухововлекающей (СНВ), эмульсии кремнийорганической газообразующей жидкости (ГК5К-94) и др. Однако применение этих добавок не позволяет сократить длительность термообработки бетона.
Цель изооретения — сократить продолжительность термообработки и одновременно повысить морозостойкость и водонепроницаемость бетона.
Достигается это тем, что бетонная смесь содержит в качестве добавок сульфат натрия и абиетат натрия (АН) в количествах соответственно 0,8 — 1,0% и 0,01 — 0,03% от веса вяжущего.
Благодаря ускоряющему действию сульфата натрия образуется гидросульфоалюминат кальция па ранней стадии твердения цементного камня. Ускоренное формирование гидросульфоалюминатного каркаса приводит к сокращению длительности индукционного периода структурообразования цементного камня.
Прп этом соз j;itoTcH благоприятные условия для сокращения длительности термообработкп бетона без снижения его прочности.
Введение абиетата натрия позволяет, сохраняя заданную подвижность бетонной смеси, сократить расход воды на 5 — 6 р. При этом уменьшается открытая пористость бетона, обусловленная испарением избыточной воды, не участвующей в реакциях гидратации.
Кроме того, добавка абиетата натрия спо15 собствует образованию равномерно распределенных замкнутых мелких пор, т. е. так называемой, резервной пористости, имеющей очень большое значение для повышения морозостойкости бетона.
20 Известно, что совместное введение при домоле цемента добавок гипса и пластификатора (ССБ) улучшает структуру и повышает долговечность бетона.
Комплексное использование предлагаемых
25 добавок влияет на структурообразование аналогичным образом. Однако отличие заключается в том, что их можно вводить непосредственно в бетонную смесь с водой затворения.
Кроме того, использование абиетата натрия
3О не снижает ускоряющего действия сульфата
303301 натрия, как это имеет место при использовании таких поверхностно-активных веществ, как ССБ или ГКЖ-94.
Сравнительные результаты испытаний образцов из бетонной смеси без добавок и с добавками приведены в таблицах. В табл. 1 сведены результаты испытаний на прочность образцов при сжатии, а в -.àáë. 2 результаты испытаний образцов на морозостойкость.
Щебень из песчаника фракции
2,5 — 20 лглг Потаповског о месторождения
Таблица 1
1113
Прочность при сжатии, кг, см
Режим тверления
Песок кгарцевый с Икр-1,74
650
Добавки через 28 суток после тепловой обработки
202
Вода
Предмет изобретения
Таблица 2
Прочность при сжатии, кг см
Режим тверления
Добавки после
800 цикл. до начала (2)+2+9+ Зч 340
2+3 —, 3 381
394
Без добавок
1!!8 r102SO4+
0.03 6 АЙ
16 NaSO
0 03! о AH
2+3+3
2+3+3
346
315
312
Составитель A. П. Лкигиова
Рогror;rnp Г. С. Кузьмина
Тскрсд А. Л. Кагиьгшникова Коррскгории В. Петрова и A. Николаева
Заказ 1777 2 Изд. Ха 733 Тира>к 473 Подписное
11НИ11ПИ Комитета по делам изобрегепий и GTrrpûòïé ири Согстс Министров ГССР
Москва, 1К-35, Раушскнsr iinr>., д. 4 5
Типографии, пр. Сапунова, 2
Без добавок
Без добавок
100„ ХазБО,+
+0,03, ; АН
10 Ха-,SO, 0,8 6," à...SO, 0,03 ",; A11
0,01 :;, AH (2) +2+9+3÷ (2) + 2 + 3+ 3ч
2+3+Зч
2+3+3
2+3+3
2+3+3
2,-3+3
258
139
208
196
124
131
352
381
346
337
326
Испытания проьодплнсь на образцах †) бах с ребром 00 лглн Размер образцов был принят с учетом реальной толщины стенок
ЛОТКОВ ДЛЯ ГГГДРОТЕХГГГтЧЕСЕОГО СТРОИ1 СЛЬСТВа.
Состав бетонной смеси: ка/.яз
Портлапдцсзгсгг1 М-400 11ово-Лзгвросиевского завода 405
Уплотнение бетонной cìåñè осуществлялось на лабораторном вибростоле со стандартными характеристиками. Тепловая обработка проводилась в лабораторной пропарочной камере
20 при 85 С.
Бетонная смесь, вклгочающая минеральное
25 вяжущее, заполггитель, воду и добазку, отлачагощаяся тем, что, с целью сокращения продолжительности термообработки и повьгшения морозостойкости и водонепропицаемостп бетона, опа содержит в качестве добавок сульфат
30 натрия и абиетат нагрия в количествах соответственно 0,8 — 1,0% и 0,01 — 0,03 % от веса вяжущего.
