Устройство для отработки оптимальных условий лиофилизации микробных суспензий

Иллюстрации

Показать все

Реферат

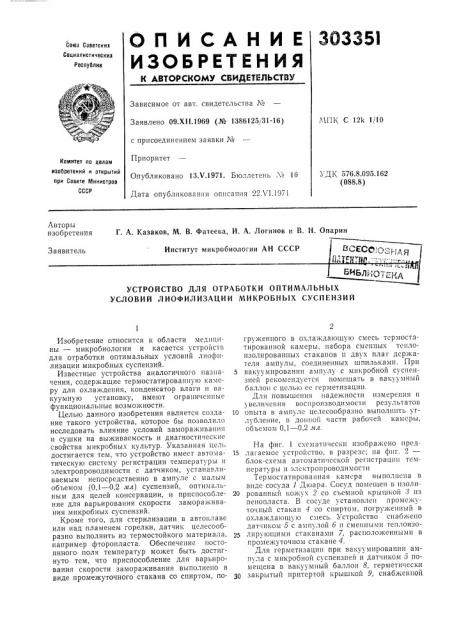

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3О3351

Союз Саеетских

Социалистических

Респтблие

Зависимое от авт. свидетельства №

Заявлено 09.Х11.1969 (№ 1386125j31-16) .ЧПК С 12k 1/10 с присоединением заявки ¹

Приоритет

Опубликовано 13 V.1971. Бюллетень ¹ 16

Дата опубликования описания 22Л 1.1971

Комитет по делам изобретений и открытий при Сосете Министрае

СССР

УДК 576 8.095 162 (088.8) Авторы изобретения

Г. А. Казаков, М. В. Фатеева, И. А. Логинов и В. H. Опарин

Заявитель

Институт микробиологии АН

УСТРОЙСТВО ДЛЯ ОТРАБОТКИ ОПТИМАЛЬНЬ|Х

УСЛОВИЙ ЛИОФИЛИЗАЦИИ МИКРОБНЬ1Х СУСПЕНЗИЙ

Изобретение относится к области медицины — микробиологии и касается устройств для отработки оптимальных условий лиофилизации микробных суспензий.

Известные устройства аналогичного назначения, содержащие термостатированную камеру для охлаждения, конденсатор влаги и вакуумную установку, имеют ограниченные функциональные возможности.

Целью данного изобретения является создание такого устройства, которое бы позволило исследовать влияние условий замораживания и сушки на выживаемость и диагностические свойства микробных культур. Указанная цель достигается тем, что устройство имеет автоматическую систему регистрации температуры и электропроводимости с датчиком, устанавливаемым непосредственно в ампуле с малым объемом (0,1 — 0,2 мл) суспензий, оптимальным для целей консервации, и приспособление для варьирования скорости замораживания микробных суспензий.

Кроме того, для стерилизации в автоклаве или над пламенем горелки, датчик целесообразно выполнить из термостойкого материала, например фторопласта. Обеспечение постоянного поля температур может быть достигнуто тем, что приспособление для варьирования скорости замораживания выполнено в виде промежуточного стакана со спиртом, погруженного в охлаждающую смесь тсрмостатированной камеры, набора сменных теплоизолированпых стаканов и двух плаг держателя ампулы, соединенных шпильками. Прн

5 вакуумировании ампулу с микробной суспензией рекомендуется помещать в вакуумный баллон с целью ее герметизации.

Для повышения надежности измерения и

) величения воспроизводимости результатов

10 опыта в ампуле целесообразно выполнить углубление, в донной части рабочей камеры, объемом 0,1 — 0,2 лтл.

На фиг. 1 схематически изображено пред15 лагаемое устройство, в разрезе; на фнг. 2— блок-схема автоматической регистрации температуры и электропроводимости

Термостатированная камера выполнена в виде сосуда 1 Дюара. Сосуд помещен в изоли20 рованный кожуx 2 со съемной крышкой 8 из пенопласта. B сосуде установлен промежуточный стакан 4 со спиртом, погруженный в охлаждающую смесь. Устройство снабжено датчиком 5 с ампулой 6 и сменными теплоизолирующими стаканами 7, расположенными в промежуточном стакане 4.

Для герметизации при вакуумпровании ампула с микробной суспензпей и датчиком 5 помещена в вакуумный баллон 8, герметически

30 закрытый притертой крышкой 9, снабженной

303351

10 отводом 10 для подсоединения баллона к вакуумной системе.

Для подсоединения выходных концов датчика 5 к внешней измерительной цепи без нарушения герметичности баллона 8 в его крышку впаяны платиновые проволочки 11, соединенные с внутренними 12, 18 и внешними

14, 15 штыревыми разъемами датчика 5.

Вакуумный баллон фиксируется на определенном уровне в термостатированпой камере с помощью держателя, который выполнен в виде верхнего и нижнего (плат-цилиндров)

16 и 17, соответственно. Последний жестко связан со сменным теплоизолирующим стаканом 7. Цилиндры держателя соединены ме>кду собой шпильками 18 и 19 и накидпымп втулками 20. Верхний цилиндр 16 держателя устанавливается на опорную шайбу 21 и крепится к ней винтами.

Ампула б имеет углубление в донной части на 0,1 ял микробных суспензий и для размещения чувствительных элементов датчика 5 — двух платиновых электродов 22 и термистора 28. Такая конструкция ампулы повышает воспроизводимость и надежность измерения параметров среды благодаря более свободному выходу пузырьков воздуха, образующихся при погружении датчика в суспензию.

Основание датчика изготавливается из термостойкого фторопласта, что обеспечивает возможность стерилизации датчика вместе с ампулой в автоклаве, либо одного датчика над пламенем горелки.

Датчик фиксируется в ампуле либо с помощью ватной пробки 24, которая одновременно обеспечивает необходимую стерильность в процессе эксперимента, либо с помощью фторопластовой втулки, имеющей продольные прорези.

Электропроводность исследуемой среды, помещаемой в термостатированную камеру (Т. К.) измеряется кондуктометрическим методом с помощью кондуктометра (К). Для устранения поляризации электродов па них подается напряжение повышенной частоты

1600 гц.

Выходной сигнал с делителя кондуктометра (К) (см. схему на фиг. 2) поступает на вход многоточечного электронного потенциометра (ЭПП-09М). Термистор 28, измеряющий температуру раствора, включен в измерительный мост (И. М.) с температурной компенсацией (Т. К). Питание измерительного моста осу15

50 ществляется от стабилизированного источника питания (И. П), собранного на полупроводпн ковых элементах. Выходной сигнал с измерительного моста подается на высокоомный преобразователь ЛПУ-01, после которого сигнал поступает па самописец потенциометра

ЭПП-09М. Таким образом осуществляется ïîпеременная запись температуры и электропроводимости на диаграммной ленте самописца с циклом 5 еек.

Предмет изобретения

1. Устройство для отработки оптимальных условий лнофилизацни микробных суспензий, содержащее термостатированную камеру гля охлаждения, конденсатор влагп и вакуумн го установку, отличающееся тем, что, с целью выявления влияния условий замораживания и сушки па выживаемость и диагпостнчсскис свойства микробных культур, оно имест автоматическую систему регистрации температуры и электропроводности с датчиком, устанавливаемым непосредственно в ампуле с малым объемом (0,1 — 0,2 лл) суспензий, оптимальным для целей консервации, и приспособление

B3pbHpoBBHHB сКоросТН замораживания микробных суспензий.

2. Устройство по п. 1, отличающееся тем, что, с целью стерилизации датчика в автоклаве или над пламенем горелки, oil выполнен из термостойкого материала, например фторопласта.

3. Устройство по п. 1, отличающееся тем, что, с целью обеспечения постоянного поля температур, приспособление для варьирования скорости замораживания выполнено в виде проме>куточного стакана со спиртом, погру>кенного в охлаждающую смесь термостатпровапной камеры, набора сменных теплоизолированных стаканов и двух плат держателя ампулы, соединенных шпильками.

4. Устройство по п. 3, отличающееся тем, что, с целью герметизации при вакуумировапии, ампула с микробной суспензией и датчиком помещена в вакуумный баллон.

5. Устройство по п. 3, отлича ощееся тем, что, с целью повышения надежности измерения и увеличения воспроизводимости результатов опыта, ампула в донной части рабочей камеры имеет углубление объемом 0,1—

0,2 мл.
