Реферат

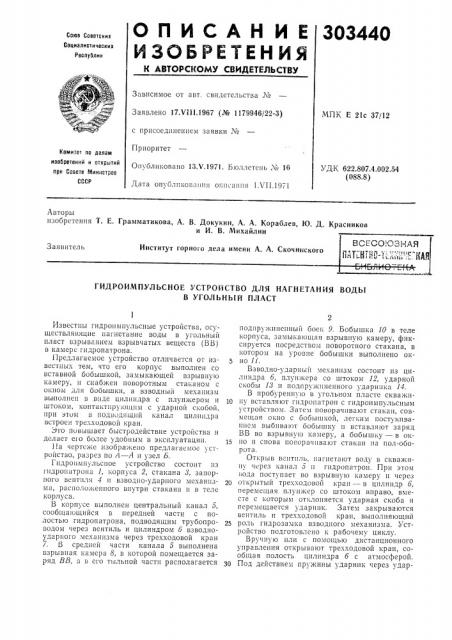

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

303440

Союз Советскик

Социалистических

Республик

®1

Зависимое от авт. свидетельства ¹

Заявлено 17Л 111.1967 (№ 1179946/22-3) МПК Е 21с 37/12 с присоединением заявки ¹

Приоритет

Опубликовано 13.V.1971. Бюллетень ¹ 16

Дата опубли1оваппя описания 1 VII.1971

Комитет па долам изобретений и открытий при Совете Министров

СССР

УДК, 622.807.4.002.54 (088.8) Авторы изобретения T. Е, Грамматикова, A. В. Докукин, А. А, Кораблев, 1О. Д. Красников и И. В. Михайлин

Институт горного дела имени А. А. Скочинск

Заявитель

ГИДРОИМПУЛЬСНОЕ УСТРОЙСТВО ДЛЯ НАГНЕТАНИЯ ВОДЬ1

В УГОЛЬНЬ1Й ПЛАСТ

Известны гидроимпульсные устройства, осуществля1ощие нагнетание воды в угольный пласт взрыв".нием взрывчатых веществ (ВВ) в камере гидропатрона.

Предлагаемое устройство отличается от известных тем, что его корпус выполнен со вставной бобышкой, замыкающей взрывную камеру, и снабжен поворотным стаканом с

0I 110ill для ooobIUII H, а взводный механизм выполнен в .виде цилиндра с плунжером и 10 контактпр 1 lolH,Ilail c ударной с1 .Обой, при этом 11 подводящий канал цилш1дра встроен трехходовой кран.

Это повышает быстродействие устройства и делает е1о более удобным в эксплуатации.

IIa «epTc>I1e H306pa IieHo 1lpep73I аеlloe ройство, разрез по A — А и узел Ь.

Гпдропмпульспое устройство состоит пз гидропатрона 1, корпуса 2, стакана 8, запорвептп 711 4 H 83801IIQ-УдаРпого ма, расположенного внутри стакана и в теле корлуса.

В корпусе выполнен центральный канал 5, сообща1ощийся в передней части с полостью гидропатрона, подводящим трубопро- 25 водом через вентиль и цилиндром 6 взводноударного механизма через трехходовой кран

7. В средней части канала 5 выполнена взрывная камера 8, в которой помещается заряд ВВ, а в его тыльной части располагается 30 подпр жипсппый бОек 9. Бобышка 10 в теле корпуса, замыкающая взрывную камеру, фиксируется посредством поворотного стакана, в котором на уровне бобышки выполнено окно 11.

Взводно-ударный механизм состоит из цилиндра 6, плунжера со штоком 12, ударной скобы 18 и подпружиненного ударника 14.

В пробуренную в угольном пласте скважину вставляют гпдропатрон с гидроимпульсным устройством. Затем поворачивают стакан, совмещая окно с бобышкой, легким постукиванием выбивают бобышку и вставляют заряд

ВВ во взрывну1о камеру, а бобышку — в окно и снова IloeopQ÷pâàloò стакан на пол-оборота.

Открыв вентиль, нагнетают воду в скважину через канал 5 и гпдропатрон. При этом вода поступает во взрывную камеру и через открытый трехходовой кран — в цилиндр 6, перемещая плунжер со штоком вправо, вместе с которым отклоняется ударная скоба и перемещается ударш1к. Затем закрываются вентиль и трехходовой кран, выполняющий роль гидрозамка взводного механизма. Устройство подготовлено к рабочему циклу.

Вручную или с помощью дистанционного управления открывают трехходовой кран, сообщая полость цилиндра 6 с атмосферой.

Под действием пружины ударник через удар303440

Узел b

iO,ч атею

Ю gunuaap от

Составитель A. Подобедов

1зедактор 3. Н, Горбунова Текред 3. H. Тараненко Корректор 0. И. Волкова

Заказ 1739114 Изд. М 705 Тираж 4!3 Подпис::ое

ЦНИИПИ Комнтета по делам изобретений и открытий при Совете Министров ССС1

Москва, Ж-35, Раушскан наб., д. 415

Типографии, пр. Сапунова, 2 ную скобу передает ударный импульс бойку, который разбивает капсюль, воспламеняя заряд ВВ во взрывной камере. Взрывными газами вода из взрывной камеры, канала 5 и полости гидропатрона под высоким давлеш(ем в виде импульса нагнетается в сквахкину и далее в угольный пласт, ослабляя и увлажняя его. Поворачивая стакан, совмещают окно с бобышкой и закладывают новый заряд ВВ. Далее цикл повторяется.

Предмет изобретения

Гидроимпульсное устройство для нагнетания воды в угольный пласт, включающее гидропатрон, корпус, взводно-ударный механизм и запорну(о арматуру, отлича(ощеесл тем, что, с целью повышения быстродействия устройства, корпус выполнен со вставной бо5 бышкой, замыкающей взрывную камеру, и снабхкен поворотным стаканом с окном для бобышки, а взводный механизм выполнен в видс цилиндр<1 с пл, нжероъ(и што1 .Оа(, KO(1тактируюшим с ударной скобой, при этом в

10 подводящий канал цилиндра встроен трехходовой кран.
