Реферат

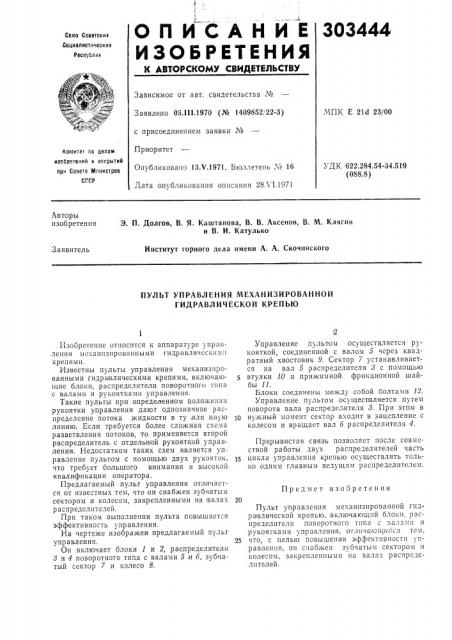

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

303444

Союз Соеетских

Социалистических

Респуелик

Зависимое от авт. свидетельства №

Заявлено 05. ill.1970 (№ 1409852/22-3),ЧПК Е 21d 23/00 с присоединением заявки №

Приоритет

Копии et па делам изобретеиий и открытий при Спеете Мииистрое

СССР

УДК 622.284.54-34.519 (088.8) Опубликовано 13.V.1971. Бюллетень ¹ 16

Дата опубликования описания 28Л 1.1971

Авторы изобретения

Э. П. Долгов, В. Я. Каштанова, В. В. Аксенов, В. М. Клягин и В. И. Катулько

Институт горного дела имени А. А. Скочинского

Заявитель

ПУЛЬТ УПРАВЛЕНИЯ МЕХАНИЗИРОВАННОИ

ГИДРАВЛИЧЕСКОЙ КРЕПЪЮ

Предмет изобретения

Изобретение относится к аппаратуре управдеEIHH мехQttttÇtt ров31111btми Гидравли pcкttit 11 крепямп.

Известны пульты управления механизированными гидра влическими крепями, включающие блоки, распределители поворотного типа с валами и рукоятками управления.

Такие пульты при определенном положении рукоятки управления дают однозначное распределение потока жидкости в ту,или иную линию. Если требуется более сложная схема разветвления потоков, то применяется второй распределитель с отдельной рукояткой управления. Недостатком таких схем является управление пультом с помощью двух рукояток, что требует большого внимания и высокой квалификации оператора.

Предлагаемый пульт управления отличается от известных тем, что он снабжен зубчатым сектором и колесом, закрепленными на валах распределителей.

При таком выполнении пульта повышается эффективность управления.

На чертеже изображен предлагаемый пульт управления.

Он включает блоки 1 и 2, распределители

3 и 4 поворотного типа с валами 5 .и б, зубчатый сектор 7 и колесо 8.

Управление пульгом осуществляется рукояткой, соединенной с валом 5 через квадратный хвостовик 9. Сектор 7 устанавливается на вал 5 распределителя 8 с помощью втулки 10 и прижимной фрикционной шайбы 11.

Блоки соединены между собой болтами 12.

Управление пультом осущесгвляется путем поворота вала распределителя 8. При этом в

1Q нужный момент сектор входит в зацепление с колесом и вращает вал б распределителя 4.

Прерывистая связь позволяет после совместной работы двух распределителей часть

15 цикла управления крепыш осуществлять только одним главным ведущим распределителем.

Пульт управления механизированной гпдра влической крепыш. включающий блоки. распределители поворотного типа с залами и рукоятками управления, отличаюи,ийсл тем, 25 что, с целью повышения эффективности управления, он снабжен зубчатым сектором и колесом, закрепленными на валах распределителей.
