У

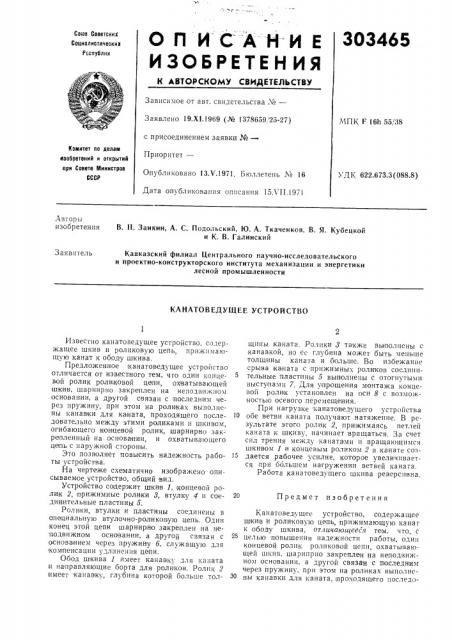

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

303465

Союз Советскиз

Социалистнческив

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

Заявлено 19.Х1.1969 (№ 1378659, 25-27) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 1ЗХ.1971. Бюллетень ¹ 16

Дата опубликования описания 15Л П.1971

МПК F 16h 55 38

KoIIINTBT по делам

«зобретений и открытий при Совете Министров

СССР

УДК 622,673.3(088.8) Авторы изобретения

В. П. Заикин, А. С. Подольский, Ю. А. Ткаченков, В, Я, Кубецкой и К. В. Галинский

Заявитель

Кавказский филиал Центрального научно-исследовательского и проектно-конструкторского института механизации и энергетики лесной промышленности

КАНАТОВЕДУЩЕЕ УСТРОЙСТВО

Известно канатоведущее устройство, содержащее шкив и роликовую цепь, прижимающую канат к ободу шкива.

Предложенное канатоведущее устройство отличается от известного тем, что один концевой ролик роликовой цепи, охватывающей шкив, шарнирно закреплен на неподвижном основании, а другой связан с последним через пружину, при этом на роликах выполнены канавки для каната, проходящего последовательно между этими роликами и шкивом, огибающего концевой ролик, шарнирно закрепленный на основа нии, и охватывающего цепь с наружной стороны.

Это позволяет повысить надежность работы устройства.

На чертеже схематично изображено описываемое устройство, общий вид.

Устройство садержит шкив 1, концевой ролик 2, прижимные ролики 3, втулку 4 и соединительныее пл асти ны 5.

Ролики, втулки и пластины соединены в опециальную втулочно-роликовую цепь. Один конец этой цепи шарнир но закреплен на неподвижном основании, а другои связан с основанием через пружину б, служащую для компенсации удлинения цепи.

Обод шкива 1 имеет канавку для каната и направляющие борта для роликов. Ролик 2 имеет канавку, глубина которой больше толщпны каната, Ролики 8 также выполнены с канавкой, но ее глубина может быть меньше толщины каната и больше. Во избежание срыва каната с прижимных роликов соединительные пластины 5 выполнены с отогнутыми выступами 7. Для упрощения монтажа концевой роли к установлен на оси 8 с возможностью осевого перемещения.

При нагрузке канатоведущего устройства

10 обе ветви каната получают натяжение. В результате этого ролик 2, прижимаясь петлей каната к шкиву, начинает вращаться. За счет

cH;I трения между канатами и вращающимся шкивом 1 и концевым роликом 2 в канате соз15 дается рабочее усилие, которое увеличивается при ббльшем нагружении ветвей каната.

Работа канатоведущего шкива реверспвна.

20 Предмет изобретения

Канатоведущее устройство, содержащее шкив и роликовую цепь, прижимающую канат к ободу шкива, отличаюи1ееся тем, что, с целью повышения надежности работы, один концевой ролик роликовой цепи, охватывающей шкив, шарнирно закреплен на неподвижном основании, а другой связан с последним через пружину, при этом на роликах выполнены канавки для каната, проходящего последо303465

Составитель Г Иванов

Техрел А. А. Камышникова Корректор В. И. Жолудева

Редактор Г. Гончарова

Заказ 242/929 Изд. Мв 694 Тираж 473 Подписпос

Ц1-ГИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Ж-33, Раушская пяб., -", 5

Тип. Харьк. <Ьил. пред. «Патепт» ватель:-Ii) между этими роликами и шкивом, огибающего концевой ролик, шарнирно закреаленl!bill на основании. ц окватывающего не;Ib с на р уж ной сторон ы.
