Реферат

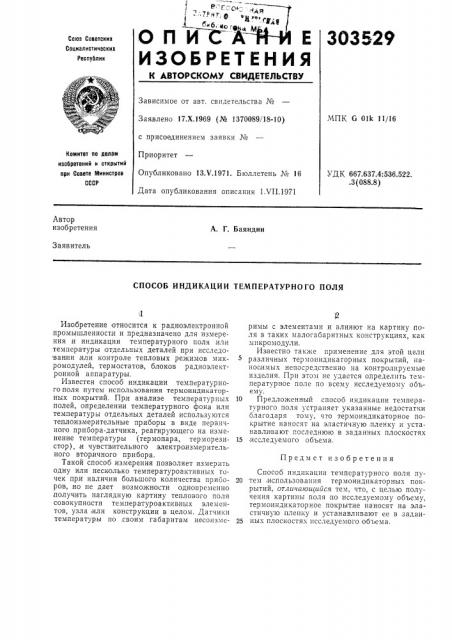

И СA

303529

О П

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

МПК С Olk 11/16

Заявлено 17.Х.1969 (№ 1370089/18-10) с присоединением заявки №

Приоритет

Опубликовано 13Л .1971. Бюллетень ¹ 16

Дата опубликования описания I VII.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 667.637.4:536.522. .3 (088.8) Автор изобретения

А. Г. Баяндин

Заявитель

СПОСОБ ИНДИКАЦИИ ТЕМПЕРАТУРНОГО ПОЛЯ римы с элементами и влияют на картину поля в таких малогабаритных конструкциях, как микромодули.

Известно также применение для этой цели различных термопндпкаторных покрытий, наносимых непосредственно на контролируемые изделия. При этом не удается определить температурное поле по всему исследуемому объему.

10 Предложенный способ индикации температурного поля устраняет указанные недостатки благодаря тому, что термоиндикаторное покрытие наносят на эластичную пленку и устанавливают госледнюю в заданных плоскостях

15 исследуемого объема.

Способ индикации температурного поля пу20 тем,использования термоиндикаторных покрытий, отличающийся тем, что, с целью получения картины поля по исследуемому объему, термоиндикаторное покрытие наносят на эластичную пленку и устанавливают ее в задан25 ных плоскостях исследуемого объема.

Изобретение относится к радиоэлектронной .промышленности и предназначено для измерения и индикации температурного поля или температуры отдельных деталей при исследовании,или контроле тепловых режимов микромодулей, термостатов, блоков радиоэлектронной аппаратуры.

Известен способ индикации температурного поля путем использования термоиндикаторных покрытий. При анализе температурных полей, определении температурного фона или температуры отдельных деталей используются теплоизмерительные приборы в виде первичного прибора-датчика, реагирующего на изменение температуры (термопара, терморезистор),,и чувствительного электроизмерительного вторичного прибора.

Такой способ измерения позволяет измерить одну или несколько температуроактивных точек пр.и наличии большого количества приборов, но не дает возможности одновременно ,получить наглядную картину теплового поля совокупности температуроактивных элементов, узла или конструкции в целом. Датчики температуры по .своим габаритам несоизмеПредмет изобретения
