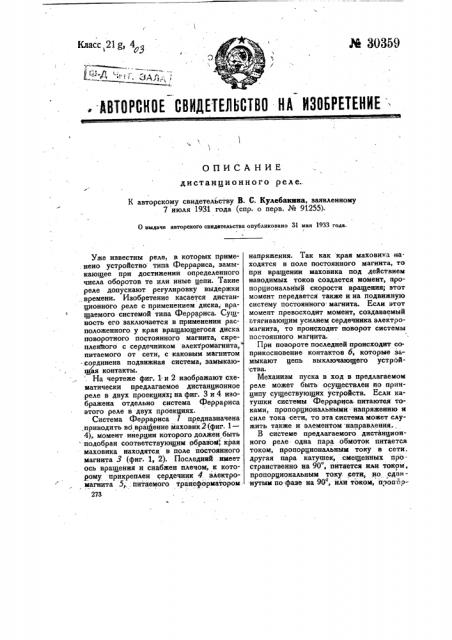

ОПИСАНИЕ дистанционного реле..
К авторскому свидетельству В. С. Кулебакина, заявленному
7 июля 1931 года (спр. о перв. № 91255).
О выдаче авторского свидетельства опубликовано 31 мая 1933 года.
Уже известны реле, в которых приме. нено устройство типа Феррариса, замыкающее при достижении определенного числа оборотов те или иные цепи. Такие реле допускают регулировку выдержки ,времени. Изобретение касается дистанционного реле с применением диска, вращаемого системой типа Феррариса. Сущность его заключается в применении расположенного у края вращающегося диска поворотного постоянного магнита, скрепленйого с сердечником электромагнита, питаемого от сети, с .каковым магнитом
- соединена подвижная система, замыкающая контакты.
На чертеже фиг. 1 и 2 изображаю в схематически предлагаемое дистанционное реле в двух проекциях; на фиг. 3 и 4 изображена отдельно система Ферра риса этого реле в двух проекциях.
Система Феррариса 1 предназначена приводить во вращение маховик 2-(фиг. 1—
4),. момент инерции которого должен быть г подобран соответствующим образом; края маховика находятся в поле постоянного магнита 3 (фиг. 1, 2). Последний .имеет ось вращения и снабжен плечом, к которому прикреплен сердечник 4 электромагнита 5,,:питаемого трансформатором
273 напряжения. Так как края маховика находятся в поле постоянного магнита, то при вращении маховика под действием наводимых токов создается момент, пропорциональный скорости вращения; этот момент передается также и на подвижную систему постоянного:магнита. Если этот момент превосходит момент, создаваемый втягивающим усилием сердечника электромагнита, то происходит поворот системы постоянного магнита.
При повороте последней происходит соприкосновение контактов б, которые замыкают цепь выключающего устрой:ства.
Механизм пуска в ход в предлагаемом реле может быть осуществлен но принципу существующих устройств. Если катушки системы Феррариса. питаются токами, пропорциональными:напряжению и силе тока сети, то эта система может служить также и элементом направления,.
В системе предлагаемого дистанционного реле одна пара обмоток питается током, пропорциональным току в сети, другая пара катушек, смещенных пространственно на 90, питается HAH током, пропорциональным току. сети, но сдвинутым по фазе на 90, или током, пэопортак как
t Z2, 1= —,, Е
Фиг.. 3
Фиг. 4
P. 8.
Тип» „ИСкра пренсходит при наступлении равновесия, то время является временем выдержки.
Эта выдержка имеет или квадратическую эависимость от Z (см. уравнение 6) или линейную (см. уравнение 8).
С точки эрения нагрева проводников выдержка времени должна Йосить квадратический характер с тем, чтобы эа данный промежуток времени выдержки повышение температуры достигло одного и того же предела. Действительно, повышение температуры т при кратковременном процессе нагрева пропорционально квадрату силы тока I и времени t, т.-е. а l2t то = $ —, Z = $ Е
Е
Прн E=const получается =const.
Это является достоинством прибора, однако при установлении выдержки, пропорциональной 22, система прибора не обладает свойством направленности, поэтому прибор должен иметь дополнительное устройство в виде элемента направления.
Предмет иэобретения.
Дистанционное реле с применением диска, вращаемого системой типа Феррариса, отличающееся применением расположенного у края вращающегося диска поворотного постоянного магнита, скрепленного с сердечником 4 электромагнита 5, .питаемого от сети, с каковым магнитом 3 соединена подвижная система, эамыкающая контакты выключающего устройства.
