Реферат



ЗО3663

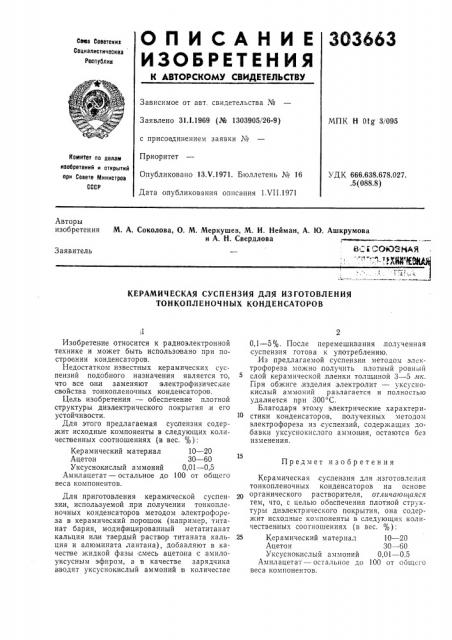

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскик

Социалистическил

Республик

Зависимое от авт. свидетельства №

Заявлено 31.1.1969 (№ 1303905/26-9) с присоединением заявки ¹

Приоритет

Опубликовано 13.V.1971. Бюллетень № 16

Дата опубликования описания 1.VII.1971

МПК Н 01д 3/095

Комитет по лелем изобретении и открытий лри Совете Министрое

СССР

УДК 666.638.678.027..5 (088.8) Авторы изобретения

М. А. Соколова, О. М. Меркушев, М. И. Нейман, А. Ю. Ашкрумова и А. Н. Свердлова

В а ОЮЗНАЯ

" "1-таад@

Заявитель

КЕРАМИЧЕСКАЯ СУСПЕНЗИЯ ДЛЯ ИЗГОТОВЛЕНИЯ

ТОНКОПЛЕНОЧНЫХ КОНДЕНСАТОРОВ

Предмет изобретения

il

Изобретение относится к радиоэлектронной технике и может быть использовано при построении конденсаторов.

Недостатком известных керамических суспензий подобного назначения является то, что все они заменяют электрофизические свойства тонкопленочных конденсаторов.

Цель изобретения — обеспечение плотной структуры диэлектрического покрытия,и его устойчивости.

Для этого предлагаемая суспензия содержит исходные компоненты в следующих количесввенных соотношениях (в вес. %):

Керамический материал 10 — 20

Ацетон 30 — 60

Уксуснокислый аммоний 0,01 — 0,5

Амилацетат — остальное до 100 от общего веса компонентов.

Для приготовления керамической суспен- 20 зии, используемой .при,получении тонкопленочных конденсаторов методом электрофореза в керамический порошок (например, титанат бария, модифицированный метатитанат кальция или твердый раствор титаната каль- 25 ция и алюмината лантана), добавляют в качесвве жидкой фазы смесь ацетона с амилоуксусным эфиром, а в качестве зарядчика вводят уксуснокислый аммоний IB количестве

0,1 — 5%. После перемешивания,полученная суспензия готова к употреблению.

Из предлагаемой суспензии методом электрофореза можно получить плотный ровный слой керамической .пленки толщиной 3 — 5 лтк.

При обжиге, изделия электролит — уксуснокислый аммоний разлагается и полностью удаляется пр и 300 С.

Благодаря этому электрические характеристики конденсаторов, полученных методом электрофореза из суспензий, содержащих добавки уксуснокислого аммония, остаются без изменения.

Керамическая суспензия для,изготовления тонкопленочных конденсаторов на основе органического растворителя, отличаютдаяся тем, что, с целью обеспечения плотной структуры диэлектрического покрытия, она содержит исходные компоненты в следующих количественных соотношениях (в вес. %):

Керамический материал 10 — 20

Ацето н 30 — 60

Уксуснокислый аммоний 0,01 — 0,5

Амилацетат — остальное до 100 от общего веса компонентов.
