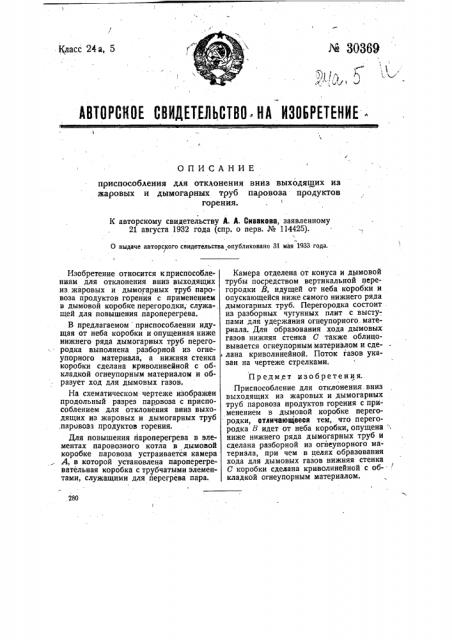

АВТОРСКОЕ СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ.

ОПИСАНИЕ приспособления для отклонения вниз выходящих из жаровых и дымогарных труб паровоза продуктов горения.

К авторскому свидетельству А. А. Сивакова, заявленному

21 августа 1932 года (спр. о перв. № 114425).

О выдаче авторского свидетельства опубликовано 31 мая 1933 года.

280

Изобретение относится к приспособлениям для отклонения вниз выходящих из жаровых и дымогарных труб паровоза продуктов горения с применением в дымовой коробке перегородки, служащей для повышения пароперегрева.

В предлагаемом приспособлении идущая от неба коробки и опущенная ниже нижнего ряда дымогарных труб перегородка выполнена разборной из огнеупорного материала, а нижняя стенка коробки сделана криволинейной с обкладкой огнеупорным материалом и образует ход для дымовых газов.

На схематическом чертеже изображен продольный разрез паровоза с приспособлением для отклонения вниз выходящих из жаровых и дымогарных труб ,паровоза продуктов горения.

Для повышения пароперегрева в элементах паровозного котла в дымовой коробке паровоза устраивается камера

А, в которой установлена пароперегревательная коробка с трубчатыми элементами, служащими для йерегрева пара.

Камера отделена от конуса и дымовой трубы посредством вертикальной перегородки В, идущей от неба коробки и опускающейся ниже самого нижнего ряда дымогарных труб. Перегородка состоит . из разборных чугунных плит с высту пами для удержания огнеупорного. материала. Для образования хода дымовых газов нижняя стенка С также облицовывается огнеупорным материалом и сде. лана криволинейной. Поток газов указан на чертеже стрелками.

Предмет изобретения..

Приспособление для отклонения. вниз выходящих из жаровых и дымогарных труб паровоза продуктов горения с применением в дымовой коробке перегородки, отличающееся тем, что перегородка В идет от неба коробки, опущена "; ниже нижнего ряда дымогарных труб и сделана разборной из огнеупорного материала, при чем в целях образования хода для дымовых газов нижняя стенка

С коробки сделана криволинейной с обкладкой огнеупорным материалом.
