Патент 303736
Классы МПК
Вссооозкая !!1^п?«!»«(кш(шшд|1 ; г^^й?г'ог?;-:л i
Иллюстрации
Реферат

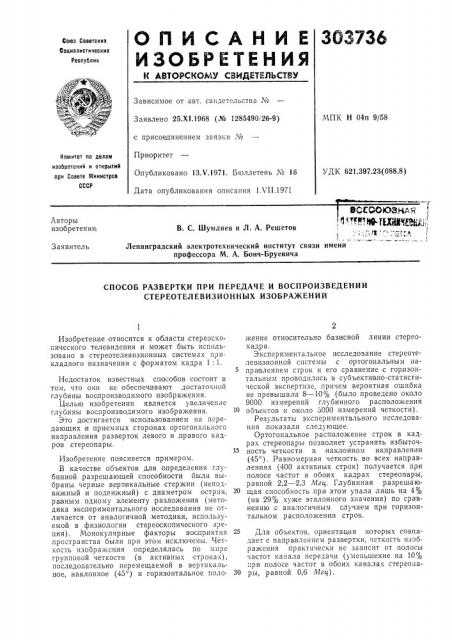

Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
МПК Н 04п 9/58
Заявлено 25.Х1.1968 (№ 1285490/26-9) с присоединением заявки №
Приоритет
Опубликовано 13Х.1971. Бюллетень ¹ 16
Дата опубликования описания 1.VII.1971
Комитет по делам изобретений и открытий прн Совете Министров
СССР
УДК 621.397.23(088.8) ВСЕСОЮЗНАЯ
$ .уффвщ руе
В. С. Шумляев и Л. А. Решетов
Ленинградский электротехнический институт связи имени профессора М. A. Бонч-Бруевича
Авторы изобретения, Заявитель
СПОСОБ РАЗВЕРТКИ ПРИ ПЕРЕДАЧЕ И ВОСПРОИЗВЕДЕНИИ
СТЕРЕОТЕЛЕВИЗИОННЫХ ИЗОБРАЖЕНИЙ
Изобретение относится к области стереоскопического телевидения,и может быть использо вано в стереотелевизионных системах прикладного назначения с форматом кадра 1: 1.
Недостаток известных способов состоит в том, что они не обеспечивают достаточной глубины воспроизводимого изображения.
Целью изобретения является увеличение глубины воспроизводимого изображения.
Это достигается использованием на передающих,и приемных сторонах ортогонального направления разверток левого и правого кадров стереопары.
Изобретение поясняется примером.
;В качестве объектов для определения глубинной разрешающей способности были выбраны черные вертикальные стержни (неподвижный и подвижный) с диаметром острия, равным одному элементу, разложения (методика экспериментального исследования не отличается от аналогичной методики, используемой в физиологии стереоскопического зрения), Монокулярные факторы восприятия ,пространства были при этом исключены. Четкость изображения определялась по мире групповой четкости (в активных строках), последовательно перемещаемой в вертикальное, наклонное (45 ) и горизонтальное положение относительно базисной линии стереокадр а.
Экспериментальное исследование стереотелевизионной системы с ортогональным напра влением строк и его сравнение с горизонтальным проводилось в субъективно-статистической экспертизе,,причем .вероятная ошибка не превышала 8 — 10% (было проведено около
9000 измерений глубинного расположения объектов и около 3000 измерений четкости) .
Результаты экспериментального исследования .показали следующее.
Ортогональное расположение строк в кадрах стереопары позволяет устранить избыточность четкости в наклонном направлении (45 ). Равномерная четкость во всех направлениях (400 активных строк) получается при полосе частот в обоих кадрах стереопары, равной 2,2 — 2,3 Мгц. Глубинная разрешающая способность пр,и этом упала лишь на 4% (на 29% хуже эталонного значения) по сравнению,с аналогичным случаем при горизонтальном расположении строк.
Для объектов. ориентация которых совпадает с направлением развертки, четкость изображения практически не зависит от полосы частот канала передачи (уменьшение íà 10% при полосе частот в обоих каналах стереоиа30 ры, равной 0,6 Мгт1) .
303736
Составитель А. Мерман
Редактор И. В. Квачадзе Техред А. А. Камьпнникова Корректор Е. H. Миронова
Заказ 1745/18 Изд. № 734 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4,5
Типография, пр. Сапунова, 2
При ограничении полосы частот в одном из каналов стереопары (левом, с вертикальным расположением строк) до 0,5 Мгц четкость
1юображения для различно ориентированных объе ктов передачи уменьшается лишь на 5—
8%. Разрешающая способность по глубине при этом выше на 14о7о, чем в СТС с горизонтальным расположением строк.
Благодаря применению ортогонального расположения строк в .предлагаемой для вещания стереотелевизионной системе полоса частот з:ожет быть сокращена с 1,5 до 0,9 Мгг1, что приведет к уменьшению видности изображения левого кадра стереопары в совместимом сигнале.
Предмет изобретения
5 Способ развертки при передаче и,воспроизведении стереотелевизионного изображения с покадровой передачей и воспроизведением ,стереопары, отличающийся тем, что, с целью увеличения глубины воспроизводимого изо10 бражения, используют на передающих и приемных сторонах ортогональное направление разверток левого и правого кадров стереопары.
