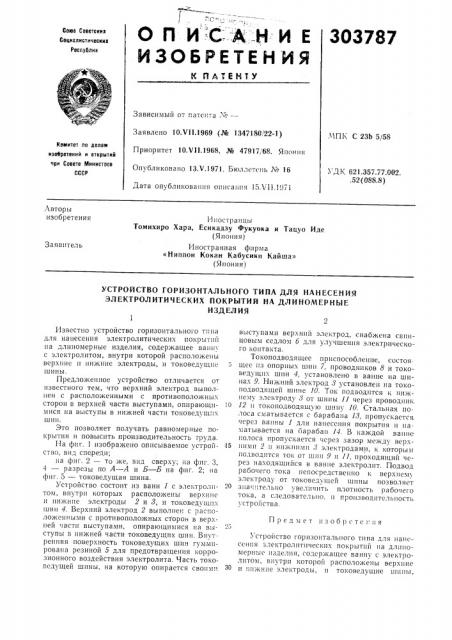

О П И:- С А:.Н И Е

И ЗОБ РЕТЕ Н ИЯ

К ПЛ" ERT7

303787

Сова Советскик

Социалистическиа

Ресатблик

Зависимый от патеита uоа—

Заявлено I О.VII.1969 (J% 1347180. 22-1)

Приоритет I О.VI I.1968,,% 47917, 68. Япония

Опубликовано 13.Ч.1971. Бюллетень М 16

Дата опубликования описания 15.VII.!971.ЧПК С 23Ь 5/58

Комитет ла делам изобретений и открытий чри Совете Министоов

СССР

УД К 621.357.77.002..52(088.8) Авторы изобретения

Ииостраиць!

Томихиро Хара, Есикадзу Фукуока и Тацуо Иде (Япония) Иностранная фирма

«Ниппон Кокан Кабуснки Кайша» (Япония) Заявитель

УСТРОЙСТВО ГОРИЗОНТАЛЬНОГО ТИПА ДЛЯ НАНЕСЕНИЯ

ЭЛЕКТРОЛИТИЧЕСКИХ ПОКРЫТИЙ НА ДЛИНОМЕРНЫЕ

ИЗДЕЛ ИЯ

Предмет изобрстсиия

Известно устройство горизонтального типа для нанесения электролитических покрытш! иа длииомерные изделия, содержащее ванну с электролитом, внутри которой расположены верхние и нижние электроды, и токоведущие 5 шипы.

Предло>кеииое устройство отличается от известного тем, что верхний электрод выполиеи с расположенными с противоположны.; сторон в верхней части выступами, опирающи- !О мися иа выступы в нижней части токоведущих шии.

Это позволяет получать равномерные покрытия и повысить производительность труда.

На фиг. 1 изображено описываемое устрой- 15 ство, вид спе!реди; ка фиг. 2 — то >ке, вид сверху; иа фиг. 3, 4 — разрезы по А — А и Б — Б иа фиг. 2; иа фиг. 5 — токоведущая шина.

Устройство состоит из ванн 1 с электроли- 20 том, внутри которых расположены верхиие и нижние электроды 2 и 8, и токоведущих шии 4. Верхний электрод 2 выполнеи с расположениыми с противоположных сторон в верхней части выступами, опирающимися на выступы в нижней части токоведущих шии. Внутренняя поверхность токоведущих шин гуммирована резиной 5 для предотвращения коррозиониого воздействия электролита. Часть токоведущей шины, на которую опирается своими выступами верхний электрод, сиаб>кеиа свинцовым седлом 6 для улучшения электрического контакта.

Токоподводящее приспособление, состоя щее из опорных шии 7, проводников 8 и токоведущих шин 4, установлено в ванне иа шипах 9. Нижний электрод 8 установлен иа токоподводящей шине 10. Ток подводится к иижнему электроду 8 от шины 11 через проводник

12 и токоподводящую шгп!у 10. Стальная по. лоса сматывается с барабана 18, пропускается через naIIIIbI 1 для нанесения покрытия и наматывается иа барабан 14. B каждой ванне полоса пропускается через зазор между всрхIIIIFIIH 2 и иижиими 8 эле! тродами, K KQTophlм подводится ток от шии 9 и 11, проходящий через иаходящийся в ванне электролит. Подвод рабочего тока непосредственно к верхиел1л электроду от токоведущей шины позволяет з11а штепы!о увеличить плотность рабочего тока, а следоватслыю, и производитсльиость у строй ства.

Устройство горизонтального типа для нанессиия электрол!этических покрыт!!й 1lа д IIIIIo— л!ериыс изделия, содср>кащее ванну с электролитом, виутри которой расположены верхние и 1lижн! Iе электроды, и токоведущие 1IIIIIII I.

come отлачи о цееся тем, что, с целью нанесения равиомериых покрытий и повышении производительности, верхний электрод выполнен с расположенными с противопо,чожных сторон в верхней части выступами, опираюи.и»миси иа выступы в нижней части токоведуц. их:ии::.

303787

1 10 .У

Фиг Ф Риг 5
