Ш библиотека
Иллюстрации
Реферат

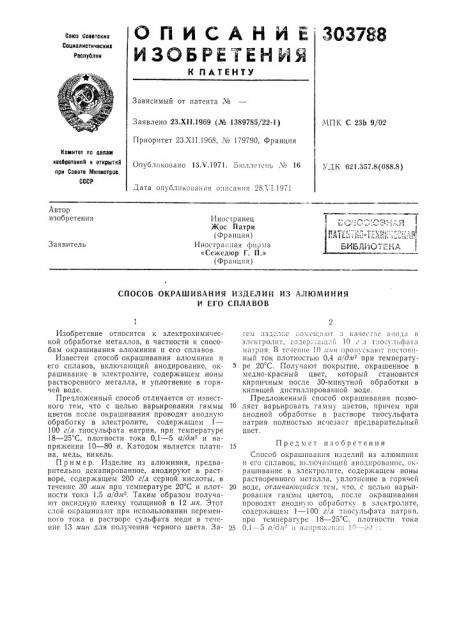

ОПИСАНИЕ ЗО3788
Союз Соеетских
Сопиалистических
ИЗОБРЕТЕН ИЯ
К ПАТЕНТУ
Республик
Зависимый от патента ¹
Заявлено 23.XI I.1969 (№ 1389785/22-1)
Приоритет 23.XII 1968, ¹ 179790, Франция
МПК С 23b 9/02
Комитет по селект кеобретеиий к открытий при Спеете Миииотрое
СССР
Опубликовано 13Л .1971. Ьюллетень ¹ 16
". ДК 62 !.357.8(088.8) Дата опубликования описания 28Л I.1971
Автор изобретения
Иностранец
Жос Патри (Франция) Иностра шая фирма
«Сежедюр Г. Пг» (Франция) Заявитель
СПОСОБ ОКРАШИВАНИЯ ИЗДЕЛИ" ИЗ АЛЮМИНИЯ
И ЕГО СПЛАВОВ
Изобретение относится к электрохимической обработке металлов, в частности к способам окрашивания алюминия и его сплавов.
Известен способ окрашивания алюминия и его сплавов, включающий анодирование, окрашивание в электролите, содержащем ионы растворенного металла, и уплотнение в горячей воде.
Предложенный способ отличается от известного ТеМ, что с целью варьирования гаммы цветов после окрашивания проводят анодную обработку в электролите, содержащем !в
100 г/л тиосульфата натрия, при температуре
18 — 25 С, плотности тока 0,1 — 5 а/дм и напряжении 10 — 80 в. Катодом является платина, медь, никель.
Пример. Изделие из алюминия, предварительно декапированное, анодируют в растворе, содержащем 200 г/л серной кислоты, в течение 30 кин при температуре 20 С и плотности тока 1,5 а/дл . Таким образом получают оксидную пленку толщиной в 12 як. Этот слой окрашивают при использовании переменного тока в растворе сульфата меди в течение 13 мин для получения черного цвета. Зате пздслпс:омеп.лют з ка «ее г".,с анода в электролит, содер;:гащ,.й 10 "л тпосульфата на рпя, В те ie»iie 10 лин пропускают постоянный ток плотностью 0,4 а/дпз при температуре 20 С. Получают покрытие, окрашенное в медно-красный цвет, который становится кирпичным после 30-минутной обработки в кипящей дистиллированной воде.
Предложенный способ окрашивания позво10 ляет варьировать гамму цветов, причем при анодной обработке в растворе тиосульфата натрия полностью исчезает предварительный цвет.
Предмет изобретения
Способ окрашпванпя изделий из алюминия и его сплавов, включа:ощпй анодирование, окрашивание в электролите, содержащем ионы растворенного металла, уплотнение в горячей
20 воде, отличаюи,ийся тем, что, с целью варьирования гаммы цветов, после окрашивация проводят анодную обработку в электролите, содержащем 1 — 100 г/л тиосульфата натрия, прп температуре 18 — 25 С, плотности тока
25 0,1 5 а дл- ii папpsiя спп. : !0- —.::.) . .
