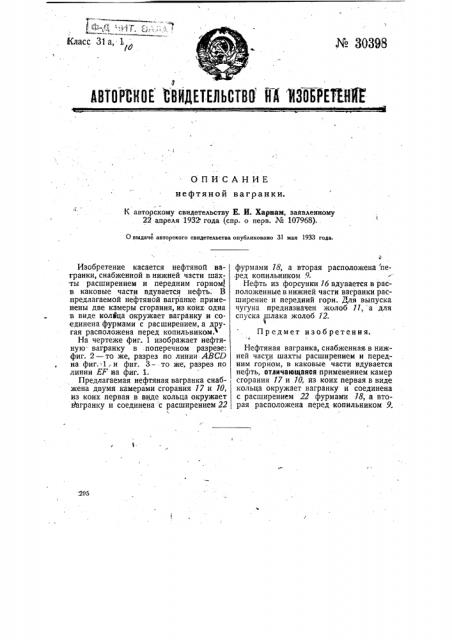

АВТОРСКОЕ ВВИДЕТЕЛЬСТВО ЙА МЗОБРЕТЕНЙ

ОПИСАНИЕ нефтяной вагранки.

К авторскому свидетельству Е. И. Харнам, заявленному

22 апреля 1932 года (спр. о перв. ¹ 107968).

О выдаче авторского свидетельства опубликовано 31 мая 1933 года.

Изобретение касается нефтяной вагранки, снабженной в нижней части шах-ты расширением и передним горном в каковые части вдувается нефть. В предлагаемой нефтяной вагранке применены две камеры сгорания, из коих- одна в виде кольца окружает вагранку и соединена фурмами с расширением, а другая расположена перед копильникам.1

На чертеже фиг. 1 изображает нефтяную- вагранку в .поперечном разрезе: фиг. 2 — то же, разрез по линии ABCD на фиг. 1,и фиг. 3 — то же, разрез по линии EF иа фиг. 1.

Предлагаемая нефтяная вагранка снабжена двумя камерами сгорания 17 и 10, из коих первая в виде кольца окружает внгранку и соединена с расширением 22 фурмами 18, а вторая расположена "пе.ред копильником 9.

Нефть из форсунки 16 вдувается в расположенные в нижней части вагранки расширение и передний горн. Для выпуска чугуна предназначен жолоб 11> а для спуска шлака жолоб 12.

П р едмет и зоб рет ения. r

Нефтяная вагранка, снабженная. в нижней части шахты расширением и передним горном, в каковые части вдувается нефть, отличающаяся применением камер сгорания 17 и 10, из коих первая в виде кольца окружает вагранку и соединена с расширением 22 фурмами 18, а вторая расположена перед копильником 9.
