Способ нанесения каталитически активного вещества на гранулы носителя

Способ нанесения каталитически активного вещества на гранулы носителя

Иллюстрации

Показать все

Реферат

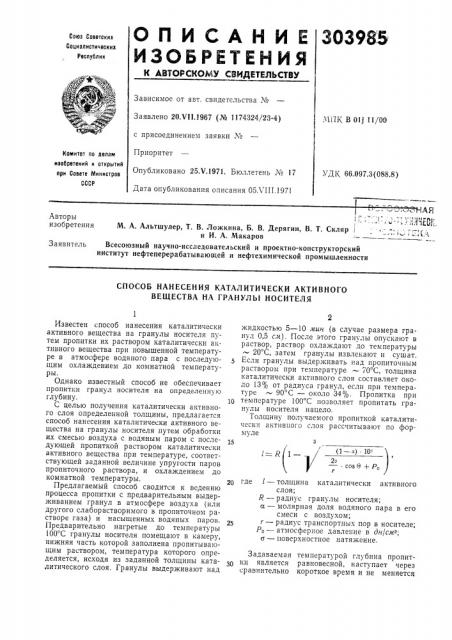

303985

Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства чо

ЧПК В 011 11/00

Заявлено 20Х11.1967 (№ 1174324/23-4) с присоединением заявки ¹

Приоритет

Опубликовано 25Х.1971. Бюллетень ¹ 17

Дата опубликования описания 05Х111.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 66.097.3(088.8) Авторы изобретения

М. А. Альтшулер, Т. В. Ложкина, Б. В. Дерягин, В. T. Скляр и И. А. Макаров

Всесоюзный научно-исследовательский и проектно-конструкторский институт нефтеперерабатывающей и нефтехимической промышленности

Заявитель

СПОСОБ НАНЕСЕНИЯ КАТАЛИТИЧЕСКИ АКТИВНОГО

ВЕЩЕСТВА НА ГРАНУЛЫ НОСИТЕЛЯ (1 — „) 10

2 — - cos8 +Р, r

20 гДе

Известен способ нанесения каталитически активного вещества на гранулы носителя путем пропитки их раствором каталитически активного вещества при повышенной температуре в атмосфере водяного пара с последующим охлаждением до комнатной температуры.

Однако известный способ не обеспечивает пропитки гранул носителя на определенную глубину.

С целью получения каталитически активноr0 слоя определенной толщины, предлагается способ нанесения каталитически активного вещества на гранулы носителя путем обработки их смесью воздуха с водяным паром с последующей пропиткой раствором каталитически активного вещества при температуре, соответствующей заданной величине упругости паров пропиточного раствора, и охлаждением до комнатной температуры.

Предлагаемый способ сводится к ведению процесса пропитки с предварительным выдерживанием гранул в атмосфере воздуха (или другого слаборастворимого в пропиточном растворе газа) и насыщенных водяных паров.

Предварительно нагретые до температуры

100 С гранулы носителя помещают в камеру, нижняя часть которой заполнена пропитывающим раствором, температура которого определяется, исходя из заданной толщины каталитического слоя. Гранулы выдерживают над жидкостью 5 — 10 мин (в случае размера гранул 0,5 с,я). После этого гранулы опускают в раствор, раствор охлаждают до температуры

20 С, затем гранулы извлекают и сушат.

Если гранулы выдерживать над пропиточным раствором при температуре — 70 С, толщина каталитически активного слоя составляет около 13% от радиуса гранул, если при температуре — 90 С вЂ” около 34% . Пропитка при температуре 100 С позволяет пропитать гранулы носителя нацело.

Толщину получаемого пропиткой каталитически активного слоя рассчитывают по формуле

15 з

1 — толщина каталитически активного слоя;

R — радиус гранулы носителя; а — молярная доля водяного пара в его смеси с воздухом; г — радиус транспортных пор в носителе;

Ро — атмосферное давление в дн)сис; о — поверхностное натяжение.

Задаваемая температурой глубина пропитки является равновесной, наступает через сравнительно короткое время и не меняется

303985

Предмет изобретения

Глубина пропитки, Температура пропитывающей жидкости, С и.и

0,20

0,34

0,65

1,70

2,30

3,40

2Q

Составитель Т. Комова

Техред 3. H. Тараненко

Корректор Е. H. Миронова

Редактор Л. Бердник

Закаа 1910/4 Иад. Х 801 Тираж 473 Подписное

11ИИИГ1И Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, il<-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 со времени пропитки, что облегчает ведение процесса.

Пример. Гранулы крупнопористого силикагеля, полученного гидротермальным способом, имеют транспортные поры r = 30 р,.

Диаметр гранул 5 мм. Раствор Н Р1С1а пропитывают известным способом. В зависимости от температуры пропитывающей жидкости глубина пропитки меняется в определенных пределах (см. таблицу) .

Способ нанесения каталитически активного вещества на гранулы носителя путем обра5 ботки их водяным паром и пропитки раствором каталитически активного вещества при повышенной температуре с последующим охлаждением до комнатной температуры, отли.чающийся тем, что, с целью получения ката10 литически активного слоя заданной толщины, вна гале обрабатывают гранулы носителя смесью воздуха с водяным паром, а затем — пропитывают их раствором каталитически активного вещества при температуре, соответствую15 щей заданной величине упругости паров пропиточного раствора.
