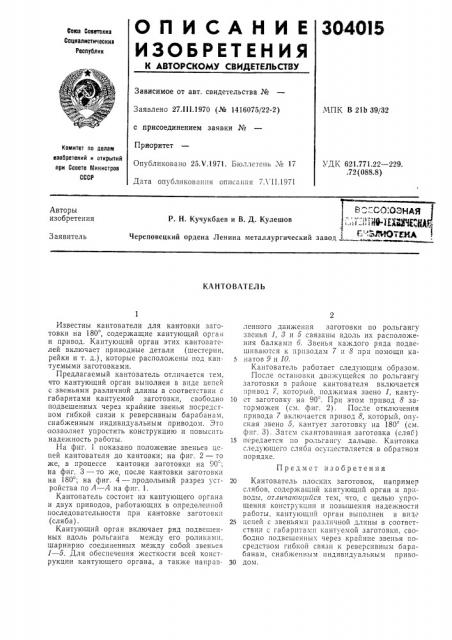

О П И С А Н И Е 304015

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сею Советскиз

Ссплвлистичесниз

Республик

Зависимое от авт. свидетельства №

ЧПК В 21Ь 39/32

Заявлено 27 111.1970 (№ 1416075/22-2) с присоединением заявки №

Приоритет

Опубликовано 25.V,1971. Бюллетень ¹ 17

Дата опубликования описаш1я 7Л П.1971

Комитет по делвзт изобретений и открытий при Совете Министров

СССР

УДК 621.771.22 — 229..72 (088.8) Авторы изобретения

P. H. Кучукбаев и В. Д. Кулешов k

Череповецкий ордена Ленина металлургический завод 1

Заявитель

КАНТОВАТЕЛ Ь

Известны кантователи для кантовки заготовки на 180, содержащие кантующий орган и привод. Кантующий орган этих кантователей включает приводные детали (шестерни, рейки и т. д.), которые расположены под кантуемыми заготовками.

Предлагаемый кантователь отличается тем, что кантующий орган выполнен в виде цепей с звеньями различной длины в соответствии с габаритами кантуемой заготовки, свободно подвешенных через крайние звенья посредством гибкой связи к реверсивным барабанам, снабженным индивидуальным приводом. Это позволяет упростить конструкцию и повысить надежность работы.

На фиг. 1 показано положение звеньев цепей кантователя до кантовки; на фиг. 2 — то же, в процессе кантовки заготовки на 90=; на фиг. 3 — то же, после кантовки заготовки на 180, на фиг. 4 — продольный разрез устройства по А — А на фиг. 1.

Кантователь состоит из кантующего органа и двух приводов, работающих в определеш1ой последовательности при кантовке заготовки (сляба) .

Кантующий орган включает ряд подвешенных вдоль рольганга между его роликами, шарнирно соединенных между собой звеньев

1 — 5. Для обеспечения жесткости всей конструкции кантующего органа, а также направленного движения заготовки по рольгангу звенья 1, 8 и 5 связаны вдоль их расположения балками б. Звенья каждого ряда подвешиваются к приводам 7 и 8 при помощи ка5 патов 9 и 10.

Кгнтователь работает следующим образом.

После остановки движущейся по рольгангу заготовки в районе кантователя включается привод 7, который, поджимая звено 1, канту10 ст заготовку на 90 . При этом привод 8 заторможен (см. фнг. 2). После отключения привода 7 включается привод 8, которьш, опуская звено 5, кантует заготовку на 180 (см. фиг. 3). Затем скантованная заготовка (сляб)

15 передается по рольгаш у дальше. Кантовка следующего сляба осуществляется в обратном порядке.

Предмет изобретения

20 Кантователь плоских заготовок, например слябов, содержащий кантующнй орган и приводы, отличаюцийся тем, что, с целью упрощения конструкции и повышения надежности работы, кантующнй орган выполнен в визе

2s цепей с звеньями различной длины в соотвстствии с габаритами кантуемой заготовки, свободно подвешенных через крайние звенья посредством гибкой связи к реверсивным барабанам, снабженным индивидуальным приво30 дом.

304015

2,4(Фиг !

Фиг 2

Фиг 3 и у "у и, . -;. ; . а ур "1 у пу " у уфт

Фиг. 4
