Реферат

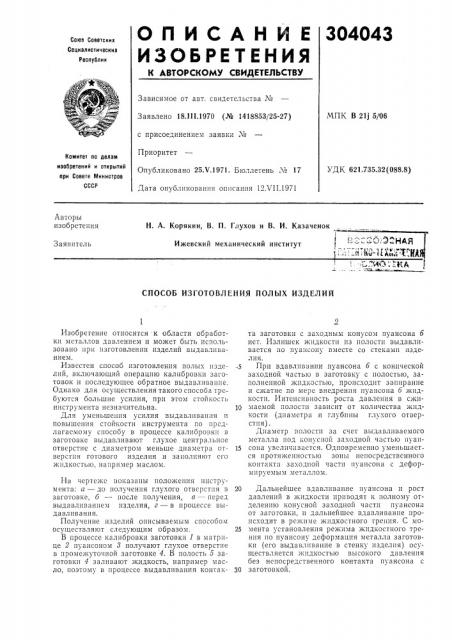

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

304043

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК В 2Ц 5/06

Заявлено 18 111.1970 (№ 1418853/25-27) с присоединением заявки ¹

Приоритет

Опубликовано 25. т/.1971. Бюллетень № 17

Дата опубликования описания 12ХП.1971

Комите по делам изобретений и открытий при Совете Министров

СССР

УДК 621.735.32 (088.8) Авторы изобретения

Н. А. Корякин, В. П. Глухов и В. И. Казаченок = :-.:-б;=) ноя.,:. г14.м-НА,,;; f.lg

Ижевский механический институт

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ПОЛЫХ ИЗДЕЛИЙ

Изобретение относится к области обработки металлов давлением и может быть использовано при изготовлении изделий выдавливанием.

Известен способ изготовления полых изделий, включающий операцию калибровки заготовок и последующее обратное выдавливание.

Однако для осуществления такого способа требуются большие усилия, при этом стойкость инструмента незначительна.

Для уменьшения усилия выдавливания и повышения стойкости инструмента по предлагаемо»у способу в процессе калибровки в заготовке выдавливают глухое центральное отверстие с диаметром меньше диаметра отверстия готового изделия и заполняют его жидкостью, например маслом.

11а чертеже показаны положения инструмента: а — до получения глухого отверстия в заготовке, б — после получения, в — перед выдавливанием изделия, г — в процессе выдавливания.

Получение изделий описываемым способом осуществляют следующим образом.

В процессе калибровки заготовки 1 в матрице 2 пуансоном 3 получают глухое отверстие в промежуточной заготовке 4. В полость 5 заготовки 4 заливают жидкость, например масло, поэтому в процессе выдавливания контакта заготовки с заходным конусом пуансона б нет. Излишек жидкости из полости выдавливается по пуансону вместе со стеками изделия.

При вдавливании пуансона б с конической заходной частью в заготовку с полостью, заполненной жидкостью, происходит запирание и сжатие по мере внедрения пуансона б жидкости. Интенсивность роста давления в сжи10 маемой полости зависит от количества жидкости (дпаметра и глубины глухого отверстия) .

Диаметр полости за счет выдавливаемого металла под конусной заходиой частью пуан15 сона увеличивается. Одновременно уменьшается протяженностью зоны непосредственного контакта заходпой части пуансона с деформируемым металлом.

20 Дальнейшее вдавливание пуансона и рост давлений в жидкости приводят к полному. отделению конусной заходной части пуансона от заготовки, и дальнейшее вдавливание происходит в режиме жидкостного трения. С мо25 мента установления режима жидкостного трения по пуансону деформация металла заготовки (его выдавливание в стенку изделия) осуществляется жидкостью высокого давления без непосредственного контакта пуансона с

30 заготовкой.

304043

Предмет изобретения

Составитель А. Смирнов

Редактор Н. Г. Михайлова Тсхред Л. Л. Евдонов Корректор Г. С. Мухина

Заказ 1795/1 Изд. Л% 750 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Способ изготовления полых изделий, включающий операцию штамповки заготовки и последующее обратное выдавливание, отличаюи ийся тем, что, с целью уменьшения усилия выдавливания и повышения стойкости инструмента в процессе калибровки, в заготовке выдавливают глухое центральное отверстие с диаметром меньше диаметра отверстия готового

5 изделия и заполняют его жидкостью, например маслом.
