Устройство для шлифования
Иллюстрации
Реферат
304I22

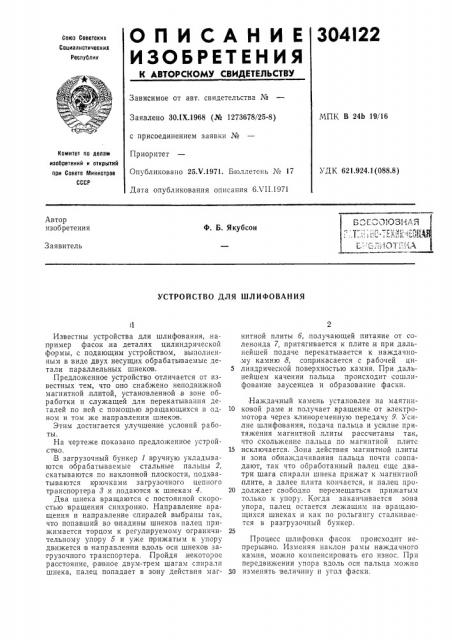

ОПИСАНИЕ
ИЗОБРЕТЕН Ия
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
МПК В 24Ь 19/16
Заявлено ЗОЛХ.1968 (№ 1273678/25-8) с присоединением заявки №
Приоритет
Опубликовано 25 V.1971. Бюллетень № 17
Дата опубликования описания 6ХИ.1971
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621,924.1(088.8) Автор чзобретения
Ф. Б. Якубсон
3 аявитель
УСТРОЙСТВО ДЛЯ ШЛИФОВАНИЯ
Известны устройства для шлифования, например фасок,на деталях цилиндрической формы, с подающим устройством, выполненным в,виде двух несущих обрабатываемые детали параллельных шнеков. 5
Предложенное устройство отличается от известных тем, что оно снабжено неподвижной магнитной, плитой, установленной,в зоне обработки и,служащей для перекатывания деталей по ней с помощью, вращающихся,в од- 10 ном и том же направлении шнеков.
Этим достигается улучшение условий работы.
На чертеже показано предложенное устройс пво. 15
iB загрузочный бункер 1 вручную укладываются обрабатываемые стальные пальцы 2, скатываются по наклонной плоскости, подхватываются крючками загрузочного цепного транспортера 3 .и подаюгся к шнекам 4. 20
Два шнека вращаются с постоянной скоростью вращения синхронно. Направление .вращения и направление спиралей выбраны так, что попавший во впадины шнеков палец прижимается торцом к регулируемому ограничи- 25 тельному упору 5 и уже прижатым к упору движется в направлении вдоль оси шнеко в загрузочного транспортера. Пройдя .некоторое расстояние, равное двум-трем шагам спирали шнека, палец попадает в зону действия маг- 30 нитной плиты б,,получающей питание от соленоида 7, притягивается к плите и при дальнейшей подаче перекатывается к наждачно,»у камню 8, соприкасается с рабочей цилиндрической поверхностью .камня. При дальнейшем качении пальца происходит сошлифова ние заусенцев и образование фаскп.
Наждачный камень установлен на маятниковой раме,и получает, вращение от электромотора через клиноременную передачу 9. VcHлие шлифования, подача пальца и усилие притяжения магнитной, плиты рассчитаны так, что скольжение, пальца по магнитной плите исключается. Зона действия магнитной плиты и зона обнаждачивания пальца почти совпадают, так что обработанный палец еще дватри шага спирали шнека прижат к .магнитной плите, а далее плита кончается, и палец продолжает свооодно перемещаться прижатым только к упору. Когда заканчивается зона упора, палец остается лежащим на вращающихся шнеках и как по ро Ibl àíãó сталкивается в разгрузочный бункер.
Процесс шлифовки фасок происходит непрерыв но. Изменяя наклон рамы наждачного камня, можно компенсировать его износ. Прн передвижении упора вдоль оси пальца можно изменять величину и угол фаски.
304122
Предмет изобретения
Составитель И. Проскурякова
Техред T. H. Курилко Коррекгор О. Г. Тюрина
Редактор T. А. Киселева
Заказ 1838(3 Изд. № 765 Тираж 473 Подписное
ЦНИИПИ Коп:птета по делам изобретений и открытий при Совете Министров CCCI
Москва, Ж-35, Раушская наб., д. 4i5
Типография, пр. Сапунова, 2
Устройство для шлифования, например фасок на деталях цилиндрической формы, с подающим устройством, выполненным iB видео двух параллельных шнеков, отличающееся тем, что, с целью улучшения условий работы, оно снабжено неподвижной магнитной плитой, установленной между шнеками и обеспсчивающей,принудительное вращение детали в зоне обраоотки.
