Класс 37Ь, 3

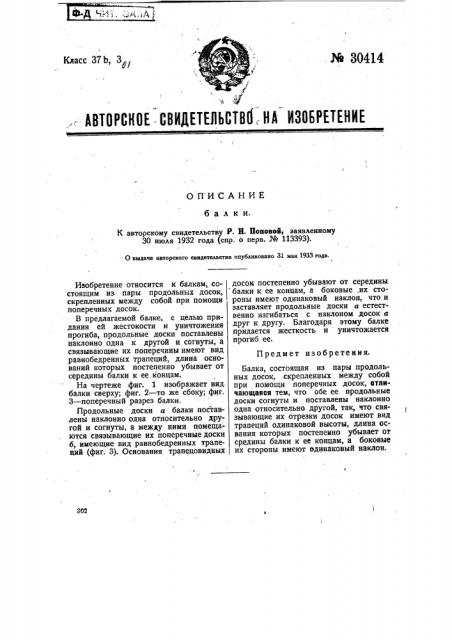

Ю 30414., АВТОРСНОЕ - СВИДЕТЕЛЬСТВО, НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ б а л к и.

К авторскому свидетельству P. Н. Поповой, заявленному

30 июля 1932 года (спр. о перв. № 113393).

О выдаче авторского свидетельства опубликовано 31 ман 1933 года, I

П редм ет изобретения.

302

Изобретение относится к балкам, состоящим из пары продольных досок, скрепленных между собой при помощи поперечных досок.

В предлагаемой балке, с целью придания ей жестокости и уничтожения прогиба, продольные доски поставлены наклонно одна к другой и согнуты, а связывающие их поперечины имеют вид равнобедренных трапеций, длина оснований которых постепенно убывает от середины балки к ее концам.

На чертеже фиг. l изображает вид балки сверху; фиг. 2 — то же сбоку; фиг.

3 — поперечный разрез балки.

Продольные доски а балки поставлены наклонно одна относительно другой и согнуты, а между ними помещаются связывающие их поперечные доски б, имеющие вид равнобедренных трапеций (фиг. 3). Основания трапецовидных досок постепенно убывают от середины балки к ее концам, а боковые,их стороны имеют одинаковый наклон, что и заставляет продольные доски а естественно изгибаться с наклоном досок а друг к другу. Благодаря этому балке придается жесткость и уничтожается прогиб ее.

Балка, состоящая из пары .продольных досок, скрепленных между собой при помощи поперечных досок, ютличающаяоя тем, что обе ее продольные доски согнуты и поставлены наклонно одна относительно другой, так, что связывающие их отрезки досок имеют вид трапеций одинаковой высоты, длина освания которых постепеыно убывает от средины балки к ее концам, а боковые их стороны имеют одинаковый наклон.
