304l53

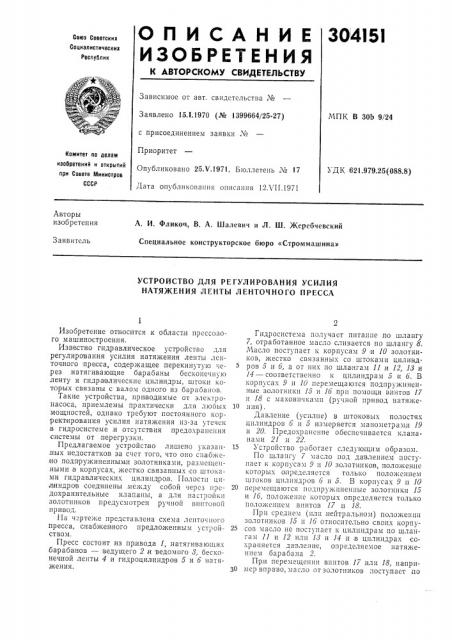

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК В ЗОЬ 9/24

Заявлено 15.1.1970 (№ 1399664/25-27) Приоритет

Опубликовано 25Л .1971. Бюллетень ¹ 17

Дата опубликования описания 12Х11.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

Ъ ДК 621.979.25(088.8) Авторы изобретения

А. И, Фликоч, В. А, Шалевич и Л. Ш. Жеребчевский

Специальное конструкторское бюро «Строммашина»

Заявитель

УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ УСИЛИЯ

НАТЯ)КЕНИЯ ЛЕНТЫ ЛЕНТОЧНОГО ПРЕССА с присоединением заявки №

Изобретение относится к области прессового м а шин остр о ения.

Известно гидравлическое устройство для регулирования усилия натяжения ленты ленточного пресса, содержащее перекинутую через натягивающие барабаны бесконечную ленту и гидравлические цилиндры, штоки которых связаны с валом одного из барабанов.

Таки е устройства, приводимые от электронасоса, приемлемы практически для любых 10 мощностей, однако требуют постоянного корреквирования усилия натяжения из-за утечек в гидросистеме,и отсутствия предохранения системы от перегрузки.

Предлагаемое устройство лишено указан- 15 ных недостатков за счет того, что оно снабже но подпружиненными золотниками, размещенными в корпусах, жестко связанных со штоками гидравлических цилиндров. Полости цнл индро в соединены между собой через прс- 20 дохранительные клапаны, а для на строй кп золотников предусмотрен ручной вшгтовой привод.

Иа ч ртеже представлена схема ленто нного пресса, снабженного предложенным устрой- 25 ство м.

Пресс состоит из привода 1, натягивающих барабанов — ведущего 2,и ведомого 8, бесконечной ленты 4 и гидроцилиндров 5 и 6 натяжения, 30

Гидросистема получает пнтаиие по шлангу

7, отработанное масло сливается по шлангу 8.

Масло поступает к корпусам 9 и 10 золотников, жестко связанных со штоками цилиндров 5 и 6, а от них по шлангам 11 .и 12, 13 и

И вЂ” соответственно к цилиндрам 5 и 6, В корпусах 9 и 10 перемещаются подпружиненные золотники 15 и l6 прп помощи винтов 17 и 18 с маховичками (ручной привод натяжения) .

Давление (усилпе) в штоковых полостях цилиндров 6 и 5 измеряется манометрами 19 и 20. Предохранение обеспе швается клапанами 21 .и 22.

Устройство работает следующим образом.

По шлангу 7 масло под давлением поступает к корпусам 9 п 10 золотников, положение которых определяется только положением штоков цплпндров 6 и 5. В корпусах 9 и l0 перемещаются подпружиненные золотники 15 и 16, положение которых определяется только положением винтов 17 и 18.

Прп среднем (плп,нейтральном) положении золотников 15 и 16 относительно своик корпусов масло не поступает к цилиндрам по шлангам 11 и 12 илп 18 и 14 и в цилиндрах со«раняется давление, определяемое натяжением барабана 2.

При перемещении винтов 17 илп 18, например вправо, масло от золотников поступает по

304i5i

Изд. № 761

Тираж 473

Заказ 1827(18

Подписное

Типография, ир. Сапунова, 2 шлангам 11 или 14 в .полости цилиндров 5 и 6, отчего их поршни начинают перемещаться также вправо, а .из противоположных полостей по шлангам 12 или 18 через свои золотники и шланг 8 удаляется на слив. Перемещегше поршней цилиндров 5 или 6, а вместе с ними и корпусов 9 или 10 золотников будет продолжаться до нового нейтрального положения (т. е. на величину перемещения винтов), после чего цилиндры останавливаются (так как закрывается питание и слив).

При перемещении винтов 17 .или 18 влево тагоим же образом переместятся влево поршни цилиндров 5 или 6 на величину перемещения винтов. Таким образом постоянно сохраняется однозначная связь между винтами ручного управления и силовыми цилиндрами натяжения 5, 6.

В цепи натяжения,имеготся специальныс клапаны 21 и 22, которые срабатывают при любом перенатяженип.

При такой следящей системс совершенно исключается влияние утечек в гидросистеме, потому что при смещс ии поршня цилиндра из-за натяхкения и утечек нарушается ней1 !

1

I

1 ! /

1

1

I

I

1 траль золотника (его положение определяется только заранее установленным винтом) и цилиндр получает подпитку до восстановления своего прежнего настроенного положения, т. е. поршень цилиндра в любом случае «однознач но связан» с золотником.

Предмет изобретения

Устройство для регулирования усилия натяжения ленты ленточного пресса, содержащее перекинутую через натягивающие барабаны бесконечную ленту, образующую прессующую петлю, и гидравлические цилиндры, 15 штоки которых связаны с валом одного из барабанов, от гичающееся тем, что, с целью стабилизации усилия натяжения и предохранения ленты от перенапряжения, оно снабжено подпружиненными золотниками, размещеппы20 ми в корпусах, жестко связанных со штоками гидравлических цилиндров, при этом полости цилиндров соединены между собой через предохранительные клапаны, а для настройки золотников предусмотрен ручной винтовой

25 привод.
