Реферат

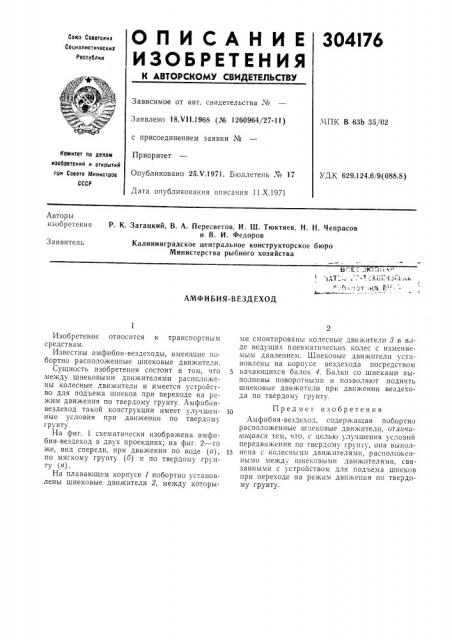

304I76

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскик

Социалистических

PecnyCinec

Зависимое от авт. свидетельства №

Заявлено 18Х!1.1968 (Ме 1260964/27-11) с присоединением заявки №

Приоритет

Опубликовано 25Х.1971. Бюллетень Ле 17

Дата опубликования описания 11.Х.1971,ЧПК В 63b 35/02

Комитет по делам иаобретеиий и открытий при Соеете Мииистрое

СССР

УДК 629.124.6/9(088.8) Авторы изобретения

Р. К. Загацкий, В. А. Пересветов, И. Ш. Тюктяев, H. Н. Чепрасов и В. И. Федоров

Калининградское центральное конструкторское бюро

Министерства рыбного хозяйства

Заявитель

АМФ ИБИ Я-В ЕЗД ЕХОД

Изобретение относится к транспортным средствам.

Известны амфибии-вездеходы, имеющие побортно расположенные шнековые движители.

Сущность изобретения состоит в том, что между шнековыми движителями расположены колесные движители и имеется устройство для подъема шнеков при переходе на режим движения по твердому грунту. Амфибиявездеход такой конструкции имеет улучшенные условия при движении по твердому грунту.

На фиг. 1 схематически изображена амфибия-вездеход в двух проекциях; на фиг. 2 — то же, вид спереди, при движении по воде (а), по мягкому грунту (б) и по твердому грунту (в).

На плавающем корпусе 1 побортно установлены шнековые движители 2, между которыми смонтированы колесные движители 8 в в,iде ведущих пневматичеcêèx колес с изменяемым давлением. Шнековые движители установлены на корпусе вездехода посредством

5 качающихся 6aлок 4. Ба ii

Предмет изобретения

Амфибия-вездеход, содержащая побортно расположенные шпековые движители, отлачаюитаяся тем, что, с целью улучшения условий передвижения по твердому грунту, она выпол15 непа с колесными движителями, расположенными между шнековь|ми движителями, связанными с усгройством для подъема шнеков при переходе на режим движения по твердому грунту.
