Реферат

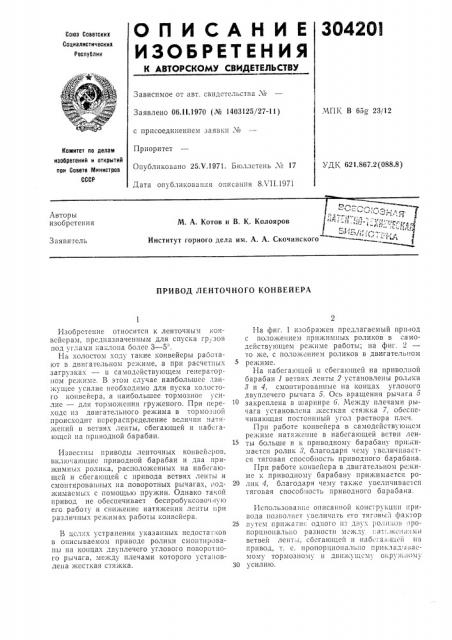

О П И С А Н И Е 30420I

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 06. I l.1970 (№ 1403125!27-11) с присоединением заявки;¹

Приоритет

Опубликовано 25.V.1971. Бюллетень ¹ 17

Дата опубликован11я описания 8Л П.1971

ЧПК В 65g 23/12

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.867.2(088.8) с -. - C-./, с"

M. А. Котов и В. К. Колояров

Институт горного дела ии. А. А. Скочинского "ггст —Авторы изобретения

Заявитель

ПРИВОД ЛЕНТОЧНОГО КОНВЕЙЕРА

Изобретение относится к ленточным конвейерам, предназначенным для спуска гр,зов под углами наклона более 3 — 5 .

На холостом ходу такие конвейеры работают в двигательном режиме, а при расчетных загрузках — в самодействующем генераторном режиме. В этом случае наибольшее дви.гкущес усилие необходимо для пуска холостого конвейера, а наибольшее тормозное усилие — для торможения груженого. При переходе из двигательного режима в тормозной происходит перераспределение величин натяжений в ветвях ленты, сбегающей и набегающей на приводной барабан.

Известны приводы ленточных конвейеров, вк;почающис приводной барабан и два при.кимных ролика, расположенных на набегающей и сбегающей с привода ветвях ленты и смонтированных на поворотных рычагах, 1оджимаемых с помощью пружин. Однако такой привод не обеспечивает беспробуксово1ную его работу и снижение натяжения ленты при различных режимах работы конвейера.

В целях устранения указанных недостаl"

На фиг. 1 изображен предлагаемый привод с положением прижимных роликов в самодействующем режиме работы; на фиг. 2 то же, с положением роликов в двигательном режиме.

На набегающей и сбегающей на приводной барабан 1 ветвях ленты 2 установлены ролики

8 и 4, смоптиров2ííûå на концах углового двуплечего рычага 5. Ось вращения рычага 5 закреплена в шарнире 6. Между плечами рыЧ2Г2 ч, СТ2НОВЛСH2:I:OCTÅ2ß СТЯЖК2 I, ООЕСПЕчивающая постоянный угол раствора плеч.

Прп работе конвейера в самодействующем режиме натяжение в набегающей ветви ленты больше и к приводному барабану при;кимается ролик 8, благодаря чему увеличивается тяговая способность приводного барабана.

При работе конвейера в двигательном ре.киме к приводному барабану прижимается ро20 лик 4, благодаря чему также увеличивается тяговая способ11ость приводного барабана.

Использовашус описанной конструкции привода позволяет увслич11ть его тягoBhl .I фактор

25 путем 11pII 2TIII: одного пз двух iio;»12oII !IIpoпорционально ветвей лент1-i, сбегаюlцей и наос1 2к ше11 11;l привод, т. е. пропорционально приклад 1васмому тормозному и движ щему окруж 1ому

30 усилию.

304201

Предмет изобретения

Фаг. 1

Фиг. 2

Составитель Ю. Пухов

Тс. рсд 3. H. Тараненко Корректор О. И. Волкова

Редактор Т. Юрчикова

Заказ 1797/1О Изд. ¹ 754 Ти1)а>к 473 Подиисиос

1!НИ1!ПИ Комитета по делам изобретений и открытий ири Совстс Министров ССС(Москва, jl(-35, Раугиская наб.. д. 4, 5

Тииогриф ии lip. Сапунова, 2

Привод ленточного конвейера, включающий приводной барабан и два прижимных ролика, расположенных на набегающей и сбега!о!ней с привода ветвях ленты и смонтированных на поворотных рычагах, отличаюи1ийся тем, что, с целью исключения пробуксовки ленты но приводному барабану и сниисения ее натяжси!!!! при различных режимах работы конвейера, ролики смонтированы на концах двунлечего углового рычага, между плечами !,оторого установлена жесткая вставка.
