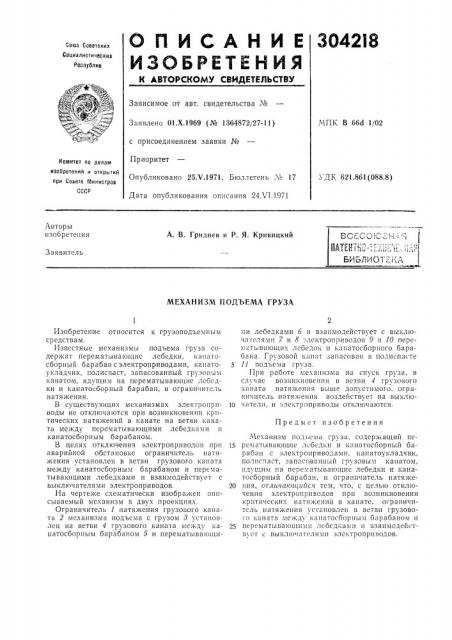

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
3842IS
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 01.Х.1969 (¹ 1364872/27-11) с присоединением заявки №
Приоритет
Опубликовано 25. т/.1971, Б юлл етен ь ¹ 17
Дата опубликования описания 24Х1.1971
МПК В 66d 1/02
Комитет по делам изобретений и открытий при Совете Министров
СССР
У ДК, 621.861 (088.8) Авторы изобретения
А. В. Гриднев и Р, Я. Кривицкий
Заявитель
МЕХАНИЗМ 11 ОДЪЕМА ГРУЗА ми лебедками 6 и взаимодействует с вьтключателями 7 и 8 электроприводов 9 и 10 перематывающих лебедок и капатосборного барабана. Грузовой канат запасован в полиспасте
1/ подъема груза.
При работе механизма на спуск груза, в случае возникновения в ветви 4 грузового каната натяжения выше допустимого, ограничитель натяжения воздействует на выклю)0 чатели, и электроприводы отключаются.
Механизм подъема груза, содержащий пе15 рематывающие лебедки и канатосборный барабан L aлектроприводами, канатоукладчик> по",èñпаст, запасованный грузовым канатом, идущим а перематывающие лебедки и канатосборный барабан, и ограшгчитель натяже20 ния, отличатощийся тем, что, с целью отключения электроприводов при возникновении критически.; натяжешш в канате, ограничитель натяжения установлен в ветви грузового каната между канатосборныа барабаном и
25 перематывающнмп лебедками и ьзаимодейству T с выключателями электроприводов.
Изобретение относится к грузоподъемным средствам.
Известные механизмы подъема груза содержат перематывающие лебедки, канатосборный барабан с электроприводами, канатоукладчик, полиспаст, запасованный грузовым канатом, идущим на перематывающие лебедки и канатосборный барабан, и ограничитель натяжения.
B существующих механизмах электроприводы не отключаются при возникновении критических натяжений в канате на ветви каната между перематывающими лебедками и канатосборным барабаном.
В целях отключения электроприводов при аварийной обстановке ограничитель натяжения установлен в ветви грузового каната между канатосборным барабаном и перематывающими лебедками и взаимодействует с выключателями электроприводов.
На чертеже схематически изображен описываемый механизм в двух проекциях.
Ограничитель 1 натяжения грузового каната 2 механизма подъема с грузом 8 установлен на ветви 4 грузового каната между канатосборным барабаном 5 и перематывающиПредмет изобретения
3(?4218
