Формовочная смесь
Иллюстрации
Реферат

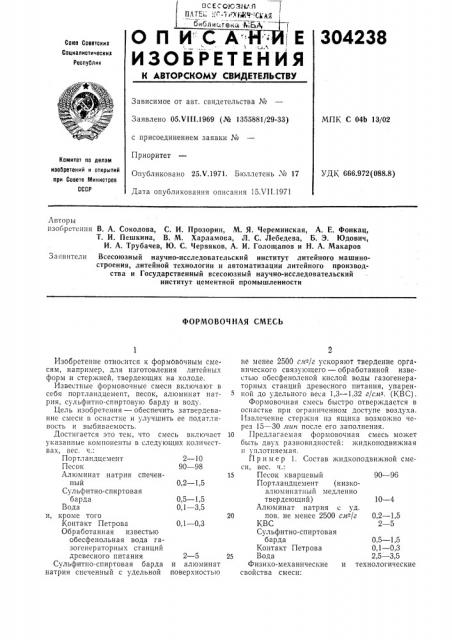

t3C Е СО}С%э, .Л
IIA! ь l (- 1 РЯ 9" Я э Я библио.тек.х- Д Яф, Hj Е
304238
Союз Советских
Социалистических
Республик
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 05.VI II.1969 (№ 1355881/29-33) с присоединением заявки ¹
Приоритет
Опубликовано 25Х.1971. Бюллетень № 17
Дата опубликования описания 15ХП.1971
МПК С 04Ь 13/02
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 666.972(088.8) Лвторы изобретения В. А. Соколова, С. И. Прозорин, М. Я. Череминская, А. Е. Фонкац, T И. Пешкина, В. М. Харламова, Л. С. Лебедева, Б. Э. Юдович, И. А. Трубачев, Ю. С. Червяков, А. И. Голощапов и Н. А. Макаров
Заявители Всесоюзный научно-исследовательский институт литейного машиностроения, литейной технологии и автоматизации литейного производства и Государственный всесоюзный научно-исследовательский институт цементной промышленности
ФОРМОВОЧНАЯ СМЕСЬ
0,2 в 1,5
25
Изобретение относится к формовочным смесям, например, для изготовления литейных форм и стержней, твердеющих на холоде.
Известные формовочные смеси включают в себя портландцемент, песок, алюминат натрия, сульфитно-спиртовую барду и воду.
Цель изобретения — обеспечить затвердевание смеси в оснастке и улучшить ее податливость и выбиваемость.
Достигается это тем, что смесь включает указанные компоненты в следующих количествах, вес. ч.:
Портландцемент 2 — 10
Песок 90 — 98
Ллюм инат натрия спеченный
Сульфитно-спиртовая барда 0,5 — 1,5
Вода 0,1 — 3,5 и, кроме того
Контакт Петрова 0,1 — 0,3
Обработанная известью обесфенольная вода газогенераторных станций древесного питания 2 — 5
Сульфитно-спиртовая барда и алюминат натрия спеченный с удельной поверхностью не менее 2500 слтэ/г ускоряют твердение органического связующего — обработанной известью обесфеноленой кислой воды газогенераторных станций древесного питания, упарен5 ной до удельного веса 1,3 — 1,32 г/смэ. (КВС).
Формовочная смесь быстро отверждается в оснастке при ограниченном доступе воздуха.
Извлечение стержня из ящика возможно через 15 — 30 мин после его заполнения.
10 Предлагаемая формовочная смесь может быть двух разновидностей: жидкоподвижная и уплотняемая.
Пример 1. Состав жидкоподвижной смеси, вес. ч.:
15 Песок кварцевый 90 — 96
Портландцемент (низкоалюминатный медленно твердеющий) 10 — 4
Ллюминат натрия с уд, пов. не менее 2500 слтэ/г 0,2 — 1,5
КВС 2 — 5
Сульфитно-спиртовая барда 0,5 в 1,5
Контакт Петрова 0,1 — 0,3
Вода 2,5 — 3,5
Физико-механические и технологические свойства смеси:
ЗИ238::. на воздухе
10 не менее 2 0
4,0 — 7,0
97 — 98 натрия спе0,2 — 1,5
0,1 — 0,3
0 — 1,0
0 — 0,1 и технологические
Составитель А, П. Акимова
Редактор Э. Н. Шибаева Текред 3. H. Тараненко Корректор О. Б. Тюрина
Заказ !843т Изд. № 770 Тираж 473 ПОДПИСНОЕ
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4т5
Типография, пр. Сапунова, 2
Текучесть по методу расплыва конуса, мм 340 †3
Срок жизни пены, мин 6 — 12
Влажность смеси, 4,5 — 5,5
Газопроницаев!ость, ед. через 1 иас 40 — 80 через 2 час более 100
Предел прочности при сжатии образцов, выдержанных в цилиндре, кг/смв в течение, час
0,5 0,5 — 2,0
1,0 1,0 — 3,0
2,0 1,5 — 4,0
Предел прочности при растяжении образцов, высушенных при 180—
200"С в течение 15 мин, кг/смв 2,5 — 10
Поверхностная твердость ед. по шкале твердомера 85 — 90
Смесь приведенного состава рекомендуется для изготовления стержней 2 — 5 классов сложности и литейных форм чугунных, стальных отливок и отливок из цветных сплавов в индивидуальном и мелкосерийном производстве.
Пример 2. Состав уплотняемой смеси, вес. ч.:
Песок кварцевый
Портландцемент (низкоалюминатный медленпо твердеющий) 2 — 3
Алюминат натрия с уд. пов. менее 2000 сма/г 0,2 — 1,0
КВС 2,5 — 4,0
Сульфитно-спиртовая барда контакт Петрова
Физико-механические свойства смеси:
Смесь текучая
Живучесть 25 — 60 мин
Предел прочности при сжатии, кг/сма: после выдержки образцов в цилиндре в течение, мин
15 0,2 — 0,4 0,5 — 0,7
30 О,о — О,/ 0,8 — 1,5
60 0,9 в 1,7 1,5 — 4,0
Предел прочности при растяжении образцов, кг/см- : выдержанных на воздухе в течение 4 час подсушенных при температуре 180 — 200 С в течение 5 — 10 мин.
Предмет изобретения
Формовочная смесь, например, для изготовления литейных форм и стержней, твердеющих па холоде, включающая портландцемент, песок, алюминат натрия, сульфитно-спиртовую барду и воду, отличаюи1аяс» тем, что, с целью обеспечения затвердевания смеси в оснастке и улучшения ее податливости и выбиьаемости, она включает указанные компоненты в следующих количествах, вес. ч.:
Портландцемент 2 — 10
Песок 90 — 98
Алюминат ченный
Сульфитно-спиртовая барда 0,5 в 1,5
35 Вода 0,1 — 3,5 и, кроме того
Контакт Петрова
Обработанная известью обесфенольная вода
40 газогенератор ных станций древесного питания 2 — 5
