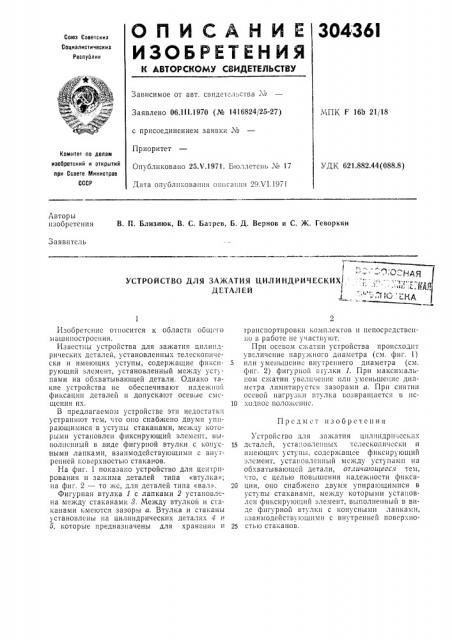

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

30436l

Союз Советскик

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 06.111.1970 (№ 1416824j25-27) с присоединением заявки №

Приоритет

Опубликовано 25.Ъ .1971. Бюллетень ¹ 17

МПК F 16Ь 21/18

Номитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.882.44(088.8) Дата опубликовании оиисаии11 29Х1.1971

Авторы изобретения

В. II. Близнюк, В. С. Батрев, Б. Д. Вернов и С. Ж. Геворкян

Заявитель

Г=, ": —:- . :санд

УСТРОЙСТВО ДЛЯ ЗАЖАТИЯ ЦИЛИНДРИЧЕСКИХ1; ." . "< ..., ДЕТАЛЕЙ

Ь» .Фу

- =,Л1(,к. т1-(д

Предмет изобретения

Изобретснис оч носится к области общего м ашииостросния.

Известны устройства для зажатия цилиндрических дсталеи, установленных телескопически и имеющих уступы, содержащие фиксирующий элемент, установленный между уступами на обхватывающей детали. Однако такие устройства не обеспечивают надежной фиксации деталей и допускают осевые с»;ЩСИИ11 ИХ.

B предлагаемом устройстве эти недостатки устрантиот тем, что olio снабжено двумя упирающимися в уступы стаканами, между которыми установлен фиксирующий элемент, выполненный в виде фигурной втулки с конусНыми лапками, взаимодействующими с внутренней гoBLðõíoñòüþ стаканов.

На фиг. 1 показано устройство для центрирования и зажима деталей типа «втулка»; на фиг. 2 — то же, для деталей типа «вал».

Фигурная втулка 1 с лапками 2 уcTBHQBëoна между стаканами 8. Между втулкои и стаканами ьмеются зазоры а. Втулка и стаканы установлены на цилиндрических деталях 4 и

5, которые предназначены для хранения и транспортировки комплектов и иепосрсдствси1;о в работе ие участвуют.

При осевом сжатии устрОистВа происход1гг увеличение наружного диаметра (см. фиг. 1)

5 или уменьшение внутреннего диаметра (см. фиг. 2) фигурной втулки 1. При максимальном сжатии у Величеиие или уменьшение диаметра лимитируется зазорами а. При снятии

ОсеВОи иагруз1;и Вт\ лка возВращается В ис10 ходиос положсиис.

Устро11ство + III зажатия 11 llлиндричсских

15 деталей, уста:1овлеиных тслескопичсски и имеющих уступы, содержащее фиксирующий элемент, установленный между уступами на обхватывающей детали, от сu«arouieecя тем, ;то, с целью повышения надежности фикса20 ции, оно снабжено двумя упирающимися в уступы стаканами, между которыми установлен фиксирующий элемент, выполненньш в виде фигI ðíoé вт лки с конусными лапками, взаимодействующими с внутренней поверхно25 стью стаканов.

304361

Фиг.2 фиг. 1
