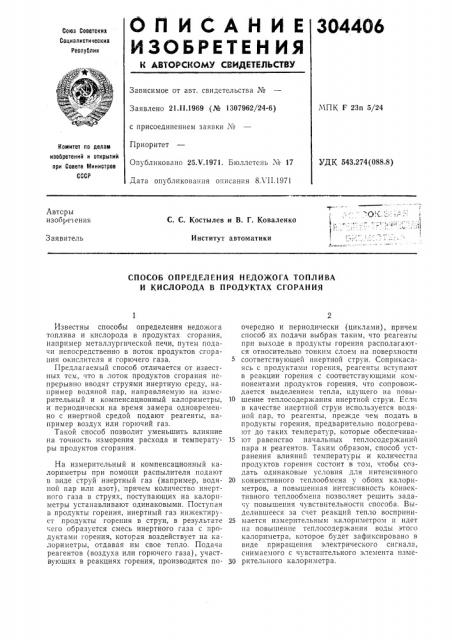

О и и с А н И Е 304466

ИЗОБРЕТЕЫ ИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 21.11.1969 (№ 1307962/24-6) Л!ПК F 23п 5/24 с присоединением заявки №

Приоритет

Опубликовано 25.Ъ .1971. Бюллетень ¹ 17

Дата опубликования описания 8Х11.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 543.274(088.8) Авторы изобре1ения

С. С. Костылев и В. Г. Коваленко

Институт автоматики

Заявитель

СПОСОБ ОПРЕДЕЛЕНИЯ НЕДОЖОГА ТОПЛИВА

И КИСЛОРОДА В ПРОДУКТАХ СГОРАНИЯ

Известны способы определения недожога топлива и кислорода в продуктах сгорания, например металлургической печи, путем пода.и непосредственно в поток продуктов сгорания окислителя и горючего газа.

Предлагаемый способ отличается от известных тем, что в лоток продуктов сгорания непрерывно вводят струями инертную среду, например водяной пар, направляемую на измерительный и компенсационный калориметры, и периодически на время замера одновременно с инертной средой подают реагенты, например воздух или горючий газ.

Такой способ позволит уменьшить влияние на точность измерения расхода и температуры продуктов сгорания.

На измерительный и компенсационный калориметры при помощи распылителя подают в виде струй инертный газ (например, водяной пар или азот), причем количество инертного газа в струях, поступающих на калориметры устанавливают одинаковыми. Поступая в продукты горения, инертный газ инжектирует продукты горения в струи, в результате его образуется смесь инертного газа с продуктами горения, которая воздействует на калориметры, отдавая им свое тепло. Подача реагентов (воздуха или горючего газа), участвующих в реакциях горения, производится поочередно и периодически (циклами), причем способ их подачи выбран таким, что реагенты при выходе в продукты горения располагаются относительно тонким слоем на поверхности соответствующей инертной струи. Соприкасаясь с продуктами горения, реагенты вступают в реакции горения с соответствующими компонентами продуктов горения, что сопровождается выделением тепла, идущего на повы10 шение теплосодержания инертной струи. Если в качестве инертной струи используется водяной пар, то реагенты, прежде чем подать в продукты горения, предварительно подогревают до таких температур, которые обеспечива15 |от равенство начальных теплосодержаний пара и реагентов. Таким образом, способ устранения влияний температуры и количества продуктов горения состоит в том, чтобы создать одинаковые условия для интенсивного

20 конвективного теплообмена у обоих калориметров, а повышенная интенсивность конвективного теплообмена позволяет решить зада;у повышения чувствительности способа. Выделившееся за счет реакций тепло восприни25 мается измерительным калориметром и идет на повышение теплосодержания воды этого калориметра, которое будет зафиксировано в виде приращения электрического сигнала, снимаемого с чувствительного элемента изме30 рительного калориметра.

304406

Составитель Е. Васютовнч

Редактор В. Новоселова Тсхрсд 3. H. Таранснко Корректор T. А. Абрамова

Заказ 1840/11 Изд. М 773 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, %-35, Раугпская наб., д. 4/5

Типография, пр. Сапунова, 2

Для выделения полученного приращения электрического сигнала, вызванного действием тепла реакций горения одним из реагентов (воздуха или горючего газа) и одного из анализируемых компонентов (кислородом или недожогом), продуктов горения, чувствительные элементы измерительного и компенсационного калориметров включаются по дифференциальной схеме, что также обеспечивает непрерывную компенсацию влияний температуры и количества продуктов горения.

Образующаяся разница сигналов измеряется вторичным прибором и слунсит с известной степенью точности мерой оценки количества недожога или количества кислорода в отходящих продуктах горения. После окончания переходного процесса, вызванного действием рсагепта, его подача прекршцается и в следующем цикле подается другой реагент.

Предмет изобретения

Способ определения недожога топлива и кислорода в продуктах сгорания, например металлургической печи, путем подачи непосредственно в поток продуктов сгорания окислителя и горючего газа, отлича ощийся тем, 10 что, с целью уменьшения влияния расхода температуры продуктов сгорания па -.оч н ст1 определения, в поток продуктов сгорания непрерывно вводят струями ипертпуlo среду, например водяной пар, направляемую па нзмсрп15 тельный и компенсационный калориметры, и периодически на время замера одновременно с инертной средой подают реагенты, например, воздух или горючий газ.
