304442

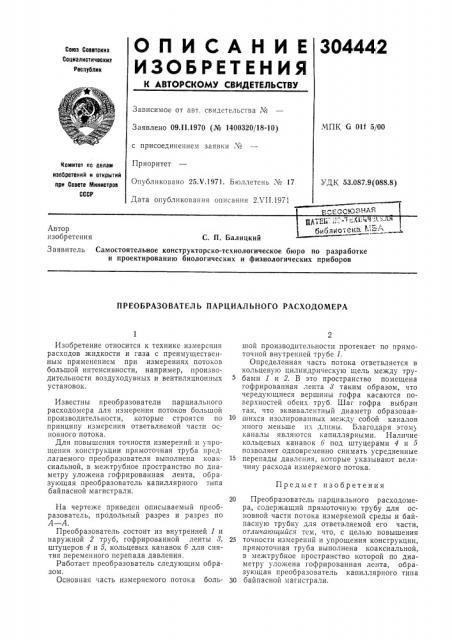

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК G 01f 5/00

Заявлено 09.11.1970 (№ 1400320/18-10) с присоединением заявки ¹

Приоритет

Опубликовано 25.V.1971. Бюллетень № 17

Дата опубликования описания 2ХП.1971

Комитет по селам изобретений и открытий при Совете Министров

СССР

УДК 53.087.9(088.8),СЕССЮ-"-тНдй

Автор изобретения

С. П. Балицкий

Заявитель Самостоятельное конструкторско-технологическое бюро по разработке и проектированию биологических и физиологических приборов

ПРЕОБРАЗОВАТЕЛЬ ПАРЦИАЛЬНОГО РАСХОДОМЕРА

Предмет изобретения

Изобретение относится к технике измерения расходов жидкости и газа с преимущественным применением при измерениях потоков большой интенсивности, например, производительности воздуходувных и вентиляционных установок.

Известны преобразователи парциального расходомера для измерения потоков большой производительности, которые строятся по 1о принципу измерения ответвляемой части основного потока.

Для повышения точности измерений и упрощения конструкции прямоточная труба предлагаемого преобразователя выполнена коак- 15 сиальной, в межтрубное пространство по диаметру уложена гофрированная лента, образующая преобразователь капиллярного типа байпасной магистрали.

На чертеже приведен описываемый преобразователь, продольный разрез и разрез по

А — А.

Преобразователь состоит из внутренней 1 и наружной 2 труб, гофрированной ленты 8„25 штуцеров 4 и 5, кольцевых канавок б для снятия переменного перепада давления.

Работает преобразователь следующим ооразом.

Основная часть измеряемого потока боль- ч0 шой производительности протекает по прямоточной внутренней трубе 1.

Определенная часть потока ответвляется в кольцевую цилиндрическую щель между трубами 1 и 2. В это пространство помещена гофрированная лента 8 таким образом, что чередующиеся вершины гофра касаются поверхностей обеих труб. Шаг гофра выбран так, что эквивалентный диаметр образовавшихся изолированных между собой каналов много меньше пх длины. Благодаря этому каналы являются капиллярными. Наличие кольцевых канавок 6 под штуцерами 4 и 5 позволяет одновременно снимать усредненные перепады давления, которые указывают величину расхода измеряемого потока, Преобразователь парциального расходомера, содержащий прямоточную трубу для основной части потока измеряемой среды и байпасную трубку для ответвляемой его части, отличающийся тем, что, с целью повышения точности измерений и упрощения конструкции, прямоточная труба выполнена коаксиальной, в межтрубное пространство которой по диаметру уложена гофрированная лента, образующая преобразователь капиллярного типа байпасной магистрали.

304442

Составитель Н. Варнек

Редактор С. И. Хейфиц Техред Л. Л. Евдонов Корректор H. Рождественская

Заказ 1793/7 Изд. № 743 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2
