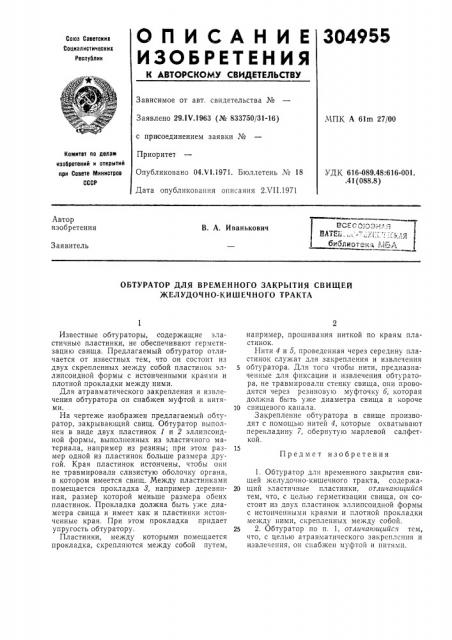

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическик

Республик

Зависимое от авт. свидетельства №

Заявлено 29.1Ч.1963 (№ 833750/31-16) с присоединением заявки №

Приоритет

Опубликовано 04.VI.1971. Бюллетень ¹ 18

Дата опубликования описания 2Л П.1971

МПК А 61m 27/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 616-089.48:616-001. .41 (088.8) Автор изобретения

В. А. Иванькович

Заявитель

ОБТУРАТОР ДЛЯ ВРЕМЕННОГО ЗАКРЫТИЯ СВИЩЕИ

ЖЕЛУДОЧНО-КИШЕЧНОГО ТРАКТА

Предмет изобретения

Известные обтураторы, содержащие эластичные пластинки, не обеспечивают герметизацию свища. Предлагаемый обтуратор отличается от известных тем, что он состоит из двух скрепленных между собой пластинок эллипсоидной формы с истонченными краями и плотной прокладки между ними.

Для атравматического закрепления и извлечения обтуратора он снабжен муфтой и нитями.

На чертеже изображен предлагаемый обтуратор, закрывающий свищ. Обтуратор выполнен в виде двух пластинок 1 и 2 эллипсоидной формы, выполненных из эластичного материала, например из резины; при этом размер одной из пластинок больше размера другой. Края пластинок истончены, чтобы они не травмировали слизистую оболочку органа, в котором имеется свищ. Между пластинками помещается прокладка 3, например деревянная, размер которой меньше размера обеих пластинок. Прокладка должна быть уже диаметра свища и имеет как и пластинки истонченные края. При этом прокладка придает упругость обтуратору.

Пластинки, между которыми помещается прокладка, скрепляются между собой путем, например, прошивания ниткой по краям пластинок.

Нити 4 и 5, проведенная через середину пластинок служат для закрепления и извлечения обтуратора. Для того чтобы нити, предназначенные для фиксации и извлечения обтуратора, не травмировали стенку свища, они проводятся через резиновую муфточку 6, которая должна быть уже диаметра свища и короче

10 свищевого канала.

Закрепление обтуратора в свище производят с помощью нитей 4, которые охватывают перекладину 7, обернутую марлевой салфеткой.

1. Обтуратор для временного закрытия свищей желудочно-кишечного тракта, содержа20 щий эластичные пластинки, отличающий ся тем, что, с целью герметизации свища, он состоит из двух пластинок эллипсоидной формы с истонченными краями и плотной прокладки между ними, скрепленных между собой.

25 2. Обтуратор по и. 1, отличающийс» тем, что, с целью атравматического закреплсния и извлечения, он снабжен муфтой и нитями. редактор Е. Гончар
