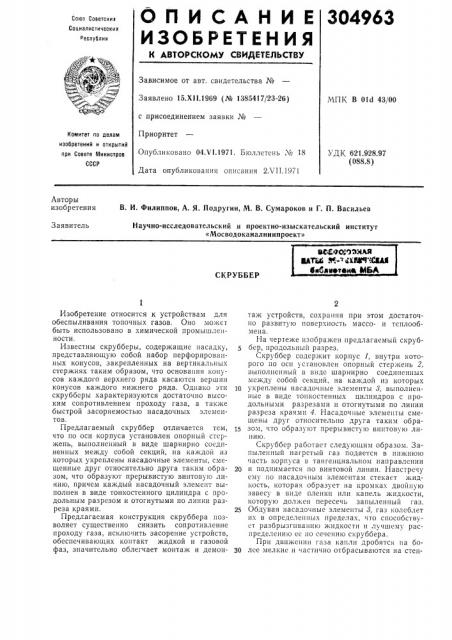

СКРУББЕР
Изобретение относится к устройствам для обеспыливания топочных газов. Оно может быть использовано в химической промышленности.
Известны скрубберы, содержащие насадку, представляющую собой набор перфорированных конусов, закрепленных на вертикальных стержнях таким образом, что основания конусов каждого верхнего ряда касаются вершин конусов каждого нижнего ряда. Однако эти 1п скрубберы характеризуются достаточно высоким сопротивлением проходу газа, а также быстрой засоряемостью насадочных элементов.
Предлагаемый скруббер отличается тем, 15 что по оси корпуса установлен опорный стержень, выполненный в виде шарнирно соединенных между собой секций, на каждой из которых укреплены насадочные элементы, смещенные друг относительно друга таким обра- 2р зом, что образуют прерывистую винтовую линию, причем каждый насадочный элемент выполнен в виде тонкостенного цилиндра с продольным разрезом и отогнутыми по линии разреза краями. 25
Предлагаемая конструкция скруббера позволяет существенно снизить сопротивление проходу газа, исключить засорение устройств, обеспечивающих контакт жидкой и газовой фаз, значительно облегчает монтаж и демон- 30 таж устройств, сохраняя при этом достаточно развитую поверхность массо- и теплообмена.
На чертеже изображен предлагаемый скруббер, продольный разрез.
Скруббер содержит корпус 1, внутри которого по оси установлен опорный стержень 2, выполненный в виде шарнирно соединенных между собой секций, на каждой из которых укреплены насадочные элементы 3, выполненные в виде тонкостенных цилиндров с продольными разрезами и отогнутыми по линии разреза краями 4. Насадочные элементы смещены друг относительно друга таким образом, что образуют прерывистую винтовую линию.
Скруббер работает следующим образом. Запыленный нагретый газ подается в нижнюю часть корпуса в тангенциальном направлении и поднимается по винтовой линии. Навстречу ему 110 насадочным элементам стекает жидкость, которая образует на кромках двойную завесу в виде пленки илп капель жидкости, которую должен пересечь запыленный газ.
Обдувая насадочные элементы 8, газ колеблет их в определенных пределах, что способствует разбрызгиванию жидкости и лучшему распределению ее по сечению скруббера.
При движении газа капли дробятся на более мелкие и частично отбрасываются на стен304963
Предмет изобретения л
Составитель В. Слуцкий
Редактор О. Кузнецова Тскрсд Л. В. Куклина Корректор Л. А. Царькова
Заказ 1844/11 Изд. № 774 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4j5
Типография, пр. Сапунова, 2 ки скруббера, орошая их и увеличивая поверхность массо- и теплообмена.
Обеспыленный и охлажденный газ освобождается от увлекаемых капель жидкости, а подогретый в результате контактирования с горячим газом и обогащенный пылью осадок через сливной патрубок, расположенный в нижней части скруббера, удаляется.
1. Скруббер, включающий корпус, внутри которого установлены устройства, обеспечивающие контакт жидкой и газовой фаз, отличаюи1ийся тем, что, с целью исклю1епия засорения устройств, обеспечивающих контакт жидкой и газовой фаз, облегчения монта.ка и демонтажа, а также уменьшения сопротивления проходу газа, по оси корпуса установлен опорный стержень, выполненный в виде шарнирно соединенных между собой секций, па каждой из которых укреплены насадочные элементы, смещенные друг относительно друга таким образом, что образуют прерывистую
10 винтовую линию.
2. Скруббер по п. 1, отличаюи1ийсл тем, ITO каждый насадочный элемент выполнен в виде тонкостенного цилиндра с продольным разрезом и отогнутыми по линии разреза края15 ми.
