Реферат

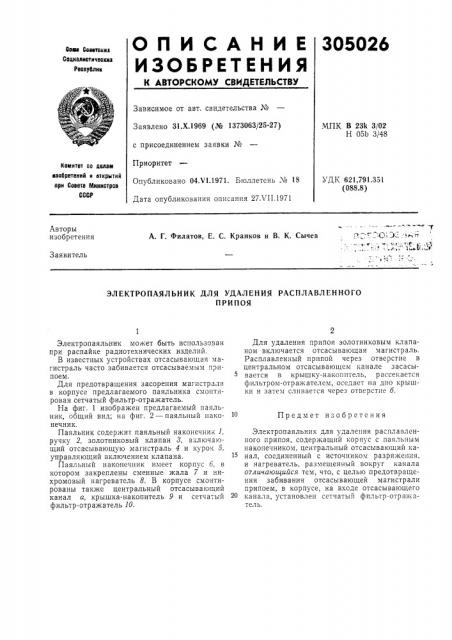

О П И С А Н И Е 305026

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ooas Советвкив

Сооиелиотичеокив

Реооублик

Зависимое от авт. свидетельства №

Заявлено 31.Х.1969 (М 1373063/25-27) с присоединением заявки №

Приоритет

Опубликовано 04.VI.1971. Бюллетень № 18

Дата опубликования описания 27Л 11.1971

МПК В 23k 3 02

Н 05Ь 3/48

Комитет оо делом ввобретеиий и открытий ори Совете о1иииотров

СССР

УДК 621,791.351 (088.8) Авторы изобретения

Г : .:С: Х.- .-«,-1:Ч °, i;i ., t

А. Г. Филатов, Е. С. Кранков и В. К. Сычев

Заявитель

ЭЛЕКТРОПАЯЛЬНИК ДЛЯ УДАЛЕНИЯ РАСПЛАВЛЕННОГО

ПРИПОЯ

Электропаяльник может быть использован при распайке радиотехнических изделий.

В известных устройствах отсасывающая магистраль часто забивается отсасываемым припоем.

Для предотвращения засорения магистрали в корпусе предлагаемого паяльника смонтирован сетчатый фильтр-отражатель.

На фиг. 1 изображен предлагаемый паяльник, общи"; на фиг. 2 — паяльный наконечник.

Паяльник содержит паяльный наконечник 1, ручку 2, золотниковый клапан 8, включающий отсасывающую магистраль 4 и курок 5, управляющий включением клапана.

Паяльный наконечник имеет корпус б, в котором закреплены сменные жала 7 и ниHBI pPBBTe 1b 8. В рованы также центральный отсасывающий канал а, крышка-накопитель 9 и сетча-,ый фильтр-отражатель 10.

Для удаления припоя золотниковым клапаном включается отсасывающая магистраль.

Расплавленный припой через отверстие в центральном отсасывающем канале засасывается в крышку-накопитель, рассекается фильтром-отражателем, оседает на дно крышки и затем сливается через отверстие б.

10 Предмет изобретения

Электропаяльник для удаления расплавленного припоя, содержащии корпус с паяльным наконечником, центральный отсасываюший канал, соединенный с источником разряжения, и нагреватель, размещенный вокруг канала отличающийся тем, что, с целью предотвращения забивания отсасывающей магистрали припоем, в корпусе, на входе отсасывающего канала, установлен сетчатый фильтр-отражатель.

305026

4uz.1 (.осi авитсаь М. Новик

Тс.;р д Л. Л. Камышникова

Корректоры: M. Коробова и А. Абрамова

Редактор С. Ежкова

1!illi) I) iô:iii, IiP C iii3 llоziii, Заказ 2035 6 Изд. ¹ 854 Тираж 473 Подидсно (НЕ IIIII Коми-.ста по делам изобре гений и откры ий при (:оветс .Чииистров (.ГГР

Москва, УК-35, Р",ушскаи паб., д. 4 5
