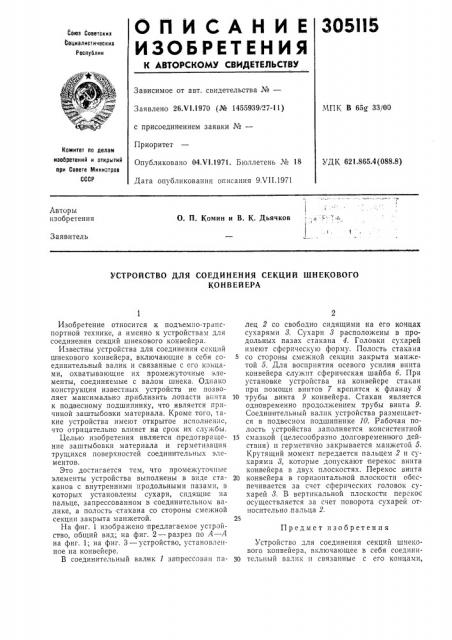

305И5

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советскик

Социалистическик

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 26.V1.1970 (№ 1455939/27-11) с присоединением заявки №вЂ”

Приоритет

Опубликовано 04.VI.1971. Бюллетень № 18

Дата опубликования описания 9ХП.1971

МПК В 65g 33/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.865 4(088.8) Авторы изобретения

О. П. Комин и В. К. Дьячков

Заявитель

УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ СЕКЦИЙ ШНЕКОВОГО

КОНВЕЙЕРА

Предмет изобретения

Изобретение относится,к подъемно-транспортной технике, а именно к устройствам для соединения секций шнекового конвейера.

Известны устройства для соединения секций шнекового конвейера, включающие в себя соединительный валик и связанные с его концами, охватывающие их промежуточные элементы, соединяемые с валом шнека. Однако конструкция известных устройств не позволяет максимально, приблизить лопасти винта к подвесному подшипнику, что является причиной заштыбовки материала. Кроме того, такие устройства имеют открытое исполнение, что отрицательно влияет на срок,их службы.

Целью изобретения является предотвращение заштыбовки материала и герметизация трущихся поверхностей соединительных элементов.

Это достигается тем, что промежуточные элементы устройства выполнены в виде стаканов с внутренними продольными пазами, в которых установлены сухари, сидящие на пальце, запрессованном в соединительном валике, а полость стакана со стороны смежной секции закрыта манжетой.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — устройство, установленное .на конвейере.

В соединительный валик 1 запрессован палец 2 со свободно сидящими на его концах сухарями 8. Сухари 8 расположены в продольных пазах стакана 4. Головки сухарей имеют сферическую форму. Полость стакана

5 со стороны смежной секции закрыта манжетой 5, Для восприятия осевого усилия винта конвейера служит сферическая шайба 6. При установке устройства на конвейере стакан при помощи винтов 7 крепится к фланцу 8

10 трубы винта 9 конвейера. Стакан является одновременно продолжением трубы винта 9.

Соединительный валик устройства размещается в подвесном подшипнике 10. Рабочая полость устройства заполняется консистентной

15 смазкой (целесообразно долговременного действия) и герметично закрывается манжетой 5.

Крутящий момент передается пальцем 2 и сухарями 8, которые допускают перекос винта конвейера в двух плоскостях. Перекос винта

20 конвейера в горизонтальной плоскости обеспечивается за счет сферических головок сухарей 8. В вертикальной плоскости перекос осуществляется за счет поворота сухарей относительно пальца 2.

Устройство для соединения секций шнекового конвейера, включающее в себя соедини30 тельный валнк и связанные с его концами, 305115

Фис фиг 3 охватывающие их промежуточные элементы, соединяемые с валом шнека, отличающееся тем, что, с целью устранения заштыбовки материала и достижения герметизации трущихся поверхностей, промежуточные элементы выполнены в виде стаканов с внутренними продольными пазами,,в которых установлены сухари, сидящие на пальце, запрессованном в соединительном валике, а полость стакана со

5 стороны смежной секции закрыта манжетой.
