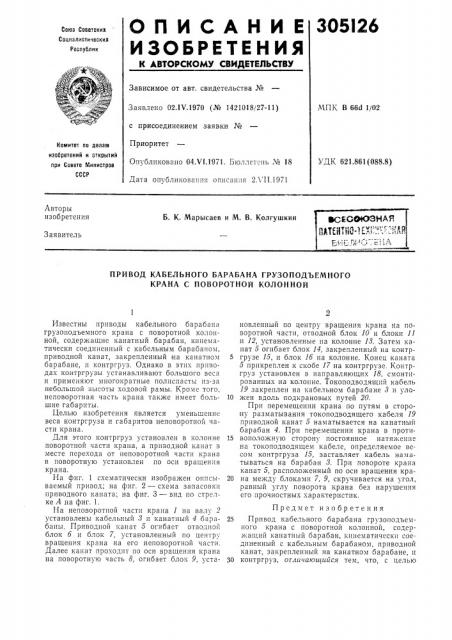

О П И С А Н И Е 305I26

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК В 66d 1/02

Заявлено 02.IV.1970 (№ 1421018/27-11) с присоединением заявки №

Приоритет

Опубликовано 04.И.1971. Бюллетень № 18

Дата опубликования описания 2Л П.!971

Комитет по делам изобретений и открытии при Совете Министров

СССР

УДК 621.861(088.8) Авторы изобретения

Б. К. Марысаев и М. В. Колгушкин

Заявитель

ПРИВОД КАБЕЛЬНОГО БАРАБАНА ГРУЗОПОДЪЕМНОГО

КРАНА С ПОВОРОТНОЙ КОЛОННОЙ

Известны приводы кабель ного барабана грузоподъемного крана с поворотной колонной, содержащие канатный барабан, кинематически соединенный с кабельным барабаном, приводной канат, закрепленный на канатном 5 барабане, и контргруз. Однако в этих приводах контргрузы устанавливают большого веса и применяют многократные полиспасты нз-за небольшой высоты ходовой рамы. Кроме того, неповоротная часть крана также имеет боль- 10 шие габариты.

Целью изобретения является уменьшение веса контргруза и габаритов неповоротной части крана.

Для этого контргруз установлен в колонне 15 поворотной части крана, а приводной канат в месте перехода от неповоротной части крана в поворотную установлен по оси вращения крана.

На фиг. 1 схематически изображен описы- 20 вгемый привод; на фиг. 2 — схема запасовки приводного каната; на фиг. 3 — вид по стрелке А на фиг. 1.

На неповоротной части крана 1 на валу 2 установлены кабельный 8 и канатный 4 бара- 25 баны. Приводной канат 5 огибает отводной блок б и блок 7, установленный по центру вращения крана на его неповоротной части.

Далее канат проходит по оси вращения крана на поворотную часть 8, огибает блок 9, уста- 30 новленный по центру вращения крана на поворотной части, отводной блок 10 и блоки 11 и 12, установленные на колонне 18. Затем канат 5 огибает блок 14, закрепленный на контргрузе 15, и блок 1б на колонне. Конец каната

5 прикреплен к скобе 17 на контргрузе. Контргруз установлен в направляющих 18, смонтированных на колонне. Токоподводящий кабель

19 закреплен на кабельном барабане 8 и уложен вдоль подкрановых путей 20.

При перемещении крана по путям в сторо ну разматывания токоподводящего кабеля 19 приводной канат 5 наматывается на канатньш барабан 4. При перемещении крана в противоположную сторону постоянное натяжение на токоподводящем кабеле, определяемое весом контргруза 15, заставляет кабель наматываться на барабан 8. При повороте крана канат 5, расположенный по оси вращения краНа межд блоками 7, 9, скручивается на yro, равный углу поворота крана без нарушения его прочностных характеристик.

Предмет изобретения

Привод кабельного барабана грузоподъемного крана с поворотной колонной, содержащий канатный барабан, кинематически соединенный с кабельным барабаном, приводной канат, закрепленный на канатном барабане, и контргруз, отлачающайся тем, что, с целью

305126

17 72 уменьшения веса контргруза и габаритов неповоротной части крана, контргруз установлен в колонне поворотной части крана, а приводпой канат в месте пере ода от неповоротной части крана в поворотнуго установлен по осп вращения крана.

305126

Фиг. 2
