Краска для отделки и защиты строительныхизделий
Патент 305177
Авторы
Классы МПК
- C09D3/54 - Составы для нанесения покрытий, например краски, масляные или спиртовые лаки; заполняющие пасты; чернила; химические средства для удаления краски или чернил; корректирующие жидкости; средства для морения древесины; пасты или твердые вещества для окрашивания или печатания; использование материалов для этой цели (косметика A61K; способы для нанесения жидкостей или других текучих веществ на поверхности вообще B05D; морение древесины B27K 5/02;органические высокомолекулярные соединения C08; органические красители и родственные соединения для получения красителей, протрав или лаков как таковых C09B; обработка неорганических неволокнистых материалов, используемых в качестве пигментов или наполнителей, C09C; природные смолы, политура, высыхающие масла, сиккативы, скипидар как таковые C09F;
- C09D5/02 - эмульсионные краски
- C09D109/08 - латекс
Краска для отделки и защиты строительныхизделий
Иллюстрации
Реферат

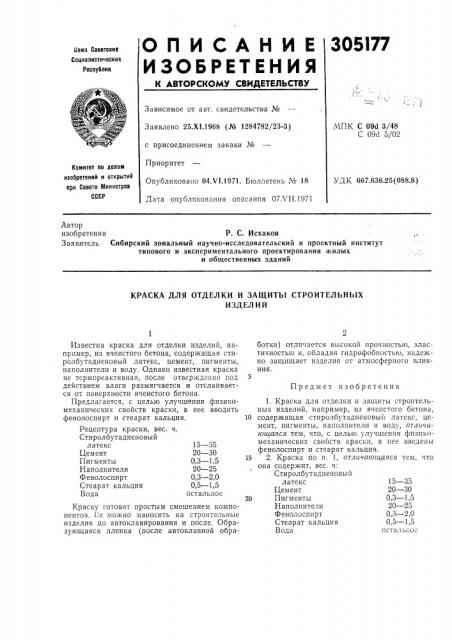

305177
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социзлистическик
Республик
Зависимое от авт. свидетельства №
Заявлено 25.Х1.1968 (№ 1284782/23-5) с присоединением заявки ¹
Приоритет
Опубликовано 04Х1.1971. Бюллетень № 18
Дата опу бликования описания 07ХП.1971
МПК С 094 3/48
С 09é 5/02
Комитет по делом изобретений и открытий при Совете Министров
СССР
УДК 667 636 25(088 8) Автор изобретения P. С. Исхаков
Заявитель Сибирский зональный научно-исследовательский и проектный институт типового и экспериментального проектирования жилых и общественных зданий
КРАСКА ДЛЯ ОТДЕЛКИ И ЗАЩИТЫ СТРОИТЕЛЬНЫХ
ИЗДЕЛИЙ
Предмет изобретения
Известна краска для отделки изделий, например, из ячеистого бетона, содержащая стиролбутадиеновый латекс, цемент, пигменты, наполнители и воду. Однако известная краска не термореактивная, после отверждения под действием влаги размягчается и отслаивается от поверхности ячеистого бетона.
Предлагается, с целью улучшения физикомеханических свойств краски, в нее вводить фенолоспирт и стеарат кальция, Рецептура краски, вес. ч.
Стиролбутадиеновый латекс 15 — 35
Цемент 20 — 30
Пигменты 0,3 в 1,5
Наполнители 20 — 25
Фенолоспирт 0,3 — 2,0
Стеарат кальция 0,5 в 1,5
Вода остальное
Краску готовят простым смешением компонентов. Le можно наносить на строительные изделия до автоклавирования и после. Образующаяся пленка (после автоклавной обработки) отличается высокой прочностью, эластичностью и, обладая гидрофобностью, надежно защищает изделия от атмосферного влияния.
1. Краска для отделки и защиты строительных изделий, например, из ячеистого бетона, 10 содержащая стиролбутадиеновый латскс, цемент, пигменты, наполнители и воду, отличаюи1аяся тем, что, с цель|о улучшения физикомеханических свойств краски, в нее введены фенолоспирт и стеарат кальция.
15 2. Краска по и. 1, or,ãè÷à oùàÿñÿ тем, что она содержит, вес. ч:
Стиролбутадиеновый лате кс 15 — 35
Цемент 20 — 30
20 Пигменты 0,3 — 1,5
Наполпители 20 — 25
Фенолосппрт 0,3 — 2,0
Стеарат кальция 0,5 в 1,5
Вода остальное
