Способ электролитического осаждения сплава олово-висмут

Способ электролитического осаждения сплава олово-висмут

Иллюстрации

Показать все

Реферат

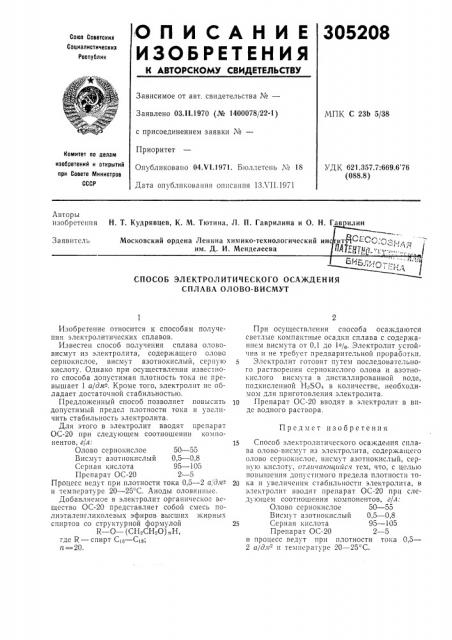

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

305208

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 03. I I.1970 (№ 1400078/22-1) с присоединением заявки №вЂ”

Приоритет

Опубликовано 04Х1.1971. Бюллетень № 18

Дата опубликования описания 13Л 11.1971

МПК С 23Ь 5/38

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.357.7:669,6 76 (088.8) Авторы изобретения

Н. Т. Кудрявцев, К. М. Тютина, Л, П. Гаврилина и О. H.

Московский ордена Ленина химико-технологический ин ит <-:C, -:...., „ им. Д. И, Менделеева Пх <<<1«<:,, ., „""

Заявитель

СПОСОБ ЭЛЕКТРОЛИТИЧЕСКОГО ОСАЖДЕНИЯ

СПЛАВА ОЛОВО-ВИСМУТ

Предмет изобретения

Изобретение относится к способам получения электролитических сплавов.

Известен способ получения сплава олововисмут из электролита, содержащего олово сернокислое, висмут азотнокислый, серную кислоту. Однако при осуществлении известного способа допустимая плотность тока не превышает 1 а/дм- . Кроме того, электролит не обладает достаточной стабильностью.

Предложенный способ позволяет повысить допустимый предел плотности тока и увеличить стабильность электролита.

Для этого в электролит вводят препарат

ОС-20 при следующем соотношении компонентов, г/л:

Олово сернокислое 50 — 55

Висмут азотнокислый 0,5 — 0,8

Серная кислота 95 — 105

Препарат ОС-20 2 — 5

Процесс ведут при плотности тока 0,5 — 2 а, д,н- и температуре 20 — 25 С. Аноды оловянные.

Добавляемое в электролит органическое вещество ОС-20 представляет собой смесь полиэтиленгликолевых эфиров высших жирных спиртов со структурной формулой

R — Π— (СН2СН20) пН< где R — спирт С16 — С в, п=20.

При осуществлении способа осаждаются светлые компактные осадки сплава с содержанием висмута от 0,1 до 1%. Электролит устойчив и пе требует предварительной проработки.

Электролит готовят путем последовательного растворения серпокислого олова и азотнокислого висмута в дистиллированной воде, подкисленной Нз О в количестве, необходимом для приготовления электролита.

ip Препарат ОС-20 вводят в электролит в виде водного раствора.

15 Способ электролитического осаждения сплава олово-висмут из электролита, содержащего олово сернокислое, висмут азотнокислый, серную кислоту, оглача ош,вися тем, что, с целью повышения допустимого предела плотности то20 ка и увеличения стабильности электролита, в электролит вводят препарат ОС-20 прп следующем соотношении компонентов, г/л:

Олово сернокислое 50 — 55

Висмут азотнокислый 0,5 — 0,8

Серная кислота 95 — 105

Препарат ОС-20 2 — 5 и процесс ведут при плотности тока 0,5—

2 а/дн- и температуре 20 — 25 С.
