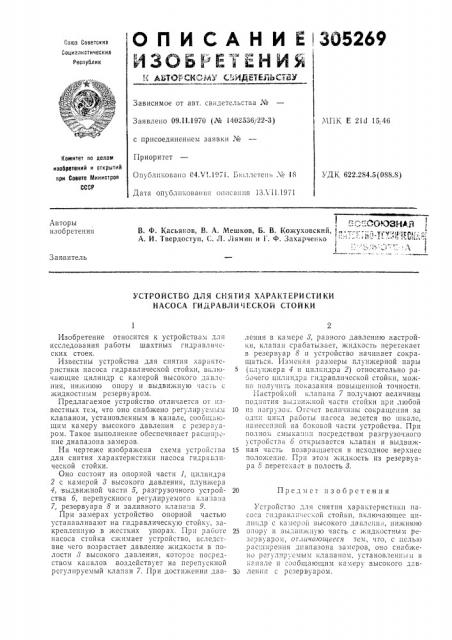

О П И С А Н И Е ЗО52б9

ИЗОБАТЕ 1 ЕНИЯ

Со?оз Советскик

Социалистически»

Республик т(pgfQpgg iggg- Q,- ядя ц=д +7jgg

Зависимое от авт. свидетельства №

Заявлено 09.11.1970 (¹ 1402536у22-3) i?(HK Е 2111 15 46 с присоединением заявки ¹

Приоритет

Опубликовано 04.V.I.1971. Б?ол:!стен?. Х !8

Дата опубли "oB2iiiiv описания 13Л 11.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР ДК 622 284 51088 8) В. Ф. Касьянов, В, А. Мешков, Б. В. Кожуховскии, 1

A. И. Твердоступ, С. Л. Лямин и Г. Ф. Захарченко

Авторы изобретени5!

Заявитель

УСТРОЙСТВО ДЛЯ СНЯТИЯ ХАРАКТЕРИСТИКИ

НАСОСА ГИДРАВЛИЧЕСКОЙ СТОЙКИ

Предмет изобретения

Изобретение относится к устройствам для исследования работы шахтных гидравлических стоек.

Известны устройст?Ва для снятия характеристики насоса гидравлической стойки, вклю- 5 чающие цилиндр с камерой высокого давления, нижнюю опору и выдвижную ?ас?-ь с жидкостным резервуаром.

Предлагаемое устройство отличается от известных тем, что оно снабжено регулируе;iы;i 10 клапаном, установленным в канале, сооощающим камеру высокого давления с резервуаром. Такое выполнение обеспечивает расширение диапазона замеров.

На чертеже изображена схема устройства 15 для снятия характеристики насоса гидравлической стойки.

Оно состоит из опорной части 1, цилиндра

2 с камерой 8 высокого давления, плунжера

4, выдвижной части 5, разгрузочного устрой- 20 ства б, перепускного регулируемого кла 121?а

7, резервуара 8 и заливного клапана 9.

При замерах устройство опорной частью устанавливают на гидравлическую стойку, закрепленную в жестких упорах. При работе 25 насоса стойка сжимает устройство, вследствие чего возрастает давление жидкости в полости высокого давления, которое посредством каналов воздействует на перепускной регулируемый клапан 7. При достижении дав- 30 леш?я в камере 8, равного давлению настройки, клапан срабатывает, жидкость перетекает в резервуар 8 и устройство начинает сокращаться. Изменяя размеры плунжерной пары !

Г?;!унжера 4 и цилиндра 2) относительно рабочего цил?ндра гидравлической стойки, можно получ?ггь показания повышенной точности.

1-12строикой 1 32112Н2 7 получа?от величины под:?ятия выдвижной части стойки при любой из нагрузо.". Отсчет величины сокращения за од??н цикл работы насоса Ведется по шкале, нанесенHoli на боковой части устройства. При

ПО:1 НО i СМЫК2!I!iil ПОСРЕДСТВО?М Р23ГРy30 IHOÃO устройства 6 открывается клапан и выдвижная часть возвращается в исходное верхнее положение. При этОм жидкость из резерву2ра 8 перетекает в полость 8.

Устройство для снятия характеристики насоса Г11др

oI1op i и Вьl IBliжн1 IО часть с к?1дкостным резервуаром, отл?ичпющееся тем, ?то, с целью

p2cI. IIipeHiIR дII211230H2 замеров, QHQ сн ?бжсHO РЕГУЛИР ГСМЫМ КлапанОЛ1. CT2HOB ICHIii? 11 В канале и сообща!Ощим I 2iicpi высокого давления с резервуаром.
