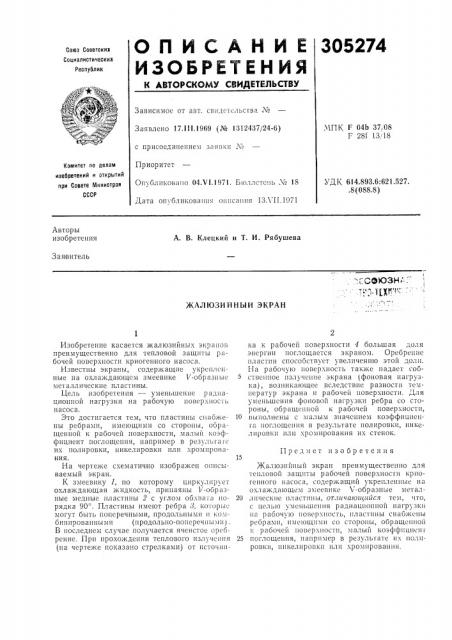

О П И C А Н И Е 305274
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеетскив
Социалистическик
Республик
Зависимое от авт. свиде1сльства ¹
МПК F 04Ь 37(08
F 28f 13,!18
Заявлено 17.111.1969 (№ 1312437j24-6) с присоединением заявки №
Приоритет
Опубликовано 04.VI.1971. Бюллетень ¹ 18
Дата опубликования описания 13Л II.1971
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 614.893.6:621.527..8(088,8) Авторы изобретения
А. В. Клецкий и T И. Рябушева
Заявитель
ГСОЮЗН .
-1ЕГ "
)КАЛЮЗИ ЙНЫЙ ЭКРАН
Изобретение касается жалюзийных экранов преимущественно для тепловой защиты рабочей поверхности криогенного насоса.
Известны экраны, содержащие укрепленные на охлаждающем змеевике V-образные металлические пластины.
Цель изобретения — уменьшение радиационной нагрузки на рабочую повср«нос ь насоса.
Это достигается тем, что пластины снабжеHbI ребрами, имеющими со стороны, обращенной к рабочей поверхности, малый коэффициент поглощения, например в результагс их полировки, никелировки или «ромиронания.
На чертеже с«ематично изображен описываемый экран.
К змеевику 1, по которому циркулирует охлаждающая жидкость, припаяны V-образные медные пластины 2 с углом об«вата порядка 90 . Пластины имеют ребра 8, которые могут быть поперечными, продольными и комбинированными (продольно-поперечными) .
В последнем случае получается ячеистое оребрение. При прохождении теплового излучения (на чертеже показано стрелками) от источиика к рабочей поверхности 4 большая доля энерьчш поглощается экраном. Оребрснис пластгш способствует увеличеншо этой доли.
На рабочую повер«ность также падает собственное излучение экрана (фоновая нагрузка), возникающее вследствие разности температур экрана и рабочей иовер«ности. Для уменьшения фоновой нагрузки ребра со стороны, обращенной к рабочей повер«ности, 10 выполнены с малым значением коэффициента поглощения в результате полировки, никелировки или «ромирования их стенок.
ПредкеT изобретения
15 ,тКалюзи1шый экран преимуществеьшо для тепловой защиты рабочей повер«ности криогенного насоса, содержащий укрепленные на охлаждающем змеевике V-образные метал20 личсскис пластины, от.тичающийся тем, что, с целью уменьш-ния радиационной нагрузки на рабочую иовер«ность, пластины снабжены ребрами, имеющими со стороны, обращенной к рабочей повер«ности, малый коэффпцисн г
25 поглощения, например в результате и«полировки, никелировки или «ромирования.
305274
Со=тавитспь T. Рабчук
Тскрсд Е. Борисова
Типография, пр, Сапунова, 2
Редактор Е. Кравцова Корректоры: Е. Ласточкина и А. Никодаева
3; каз 1922, 8 Изд. ¹ 829 Тираж 473 Подписное
1jIIHHIi14 Комитета ио делам изобретений и открытии ири Совете Министров СССР.Чоскиа, )К-35, Раушская наб., д. 4/5
