Зубчато-реечный механизм
Иллюстрации
Реферат
Q

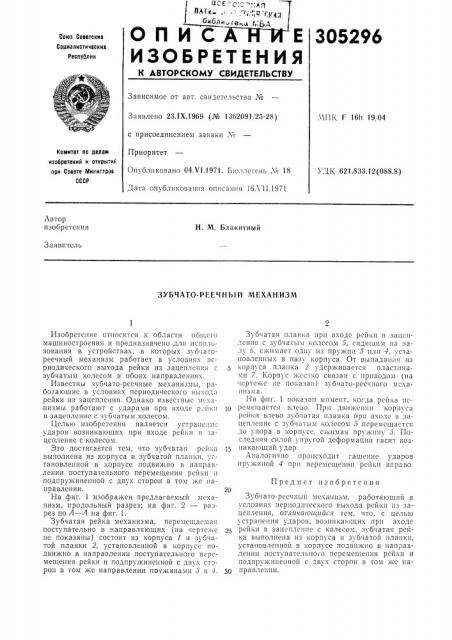

Союз Советски»
Социалистически»
Республик
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 23.!Х.1969 (№ 1362091 25-28) с присоединением заявки ¹
Приоритет
Опубликовано 04.Ч1.1971. Бюллетень ¹ 18.ЧПК F 16h 19,04
Комитет по делам изобретений и открытий при Совете Мииистрою
СССР
УДК 621.833.12(088,8) Дата опубликования описания 16Л 11.1971
Автор изобретения
H. М. Блакитный
Заявитель
ЗУБЧАТО-РЕЕЧНЬ1Й МЕХАНИЗМ
Зубчатая планка при входе рейки в зацепление с зубчатым колесом 5, сидящим на залу 6, сжимает одну из пружин 8 пли 4, установленных в пазу корпуса. От выпада ив пз корпуса планка 2 удерживается пластинами 7. Корпус жестко связан с приводом (»a чертеже не показан) зубчато-реечного механизма.
На фиг. 1 показан момент, когда рейка п"ремещается влево. При движении корпуса рейки влево зубчатая планка при входе в зацепление с зубчатым колесом 5 перемещается до упора в корпусе, сжимая пружину 3. Последняя силой упругой деформации гасит возцикающий удар.
Аналогично происходит гашение ударов пружиной 4 при перемещении рейки вправо.
Зубчато-реечный механизм, работающий в условиях периодического выхода рейки пз зацепления, отлача ощайся тем, что, с целью устранения ударов, возникающих при входе рейки в зацепление с колесом, зубчатая рейка выполнена из корпуса и зубчатой планки, установленной в корпусе подвижно в направлении поступательно1о перемещения рейки и подпружиненной с двух сторон в том же направлении.
Изобретение относится к области общего машиностроения и предназначено для использования в устройствах, в KQTophlx зубчатореечный механизм работает в условиях периодического выхода рейки из зацепления с зубчатым колесом в обоих направлениях.
Известны зубчато-реечные механизмы, работающие в условиях периодического выход» рейки из зацепления. Однако известные механизмы работают с ударами 11pEI входе р йки в зацепление с зубчатым колесом.
Целью изобретения является устранени. ударов возникающих при входе рейки в зацепление с колесом.
Это достигается тем, что зубчатая рейка выполнена из корпуса и зубчатой планки, установленной в корпусе подвижно в направлении поступательного перемещения рейки и подпружиненной с двух сторон в том же направлении.
На фиг. 1 изображен предлагаемый механизм, продольный разрез; на фиг. 2 — разрез по А — А на фиг. 1.
Зубчатая рейка механизма, перемещаемая поступательно в направляющих (на чертеже не показаны) состоит из корпуса 1 и зубчатой планки 2, установленной в корпусе подвижно в направлении поступательного перемещения рейки и подпружиненной с двух сторон в том же направлении пружинами 8 и 4.
Предмет изобретения
305296 г2 У Pua, 1
Составитель Г. Смирнова
Текред Л. В. Куклина Корректор О. С. Зайцева
Редактор О. Юркова
Типография, пр, Сапунова, 2
3 а к а з 1964, 11 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Я-35, Раушская наб., д. 4/5
