Реферат

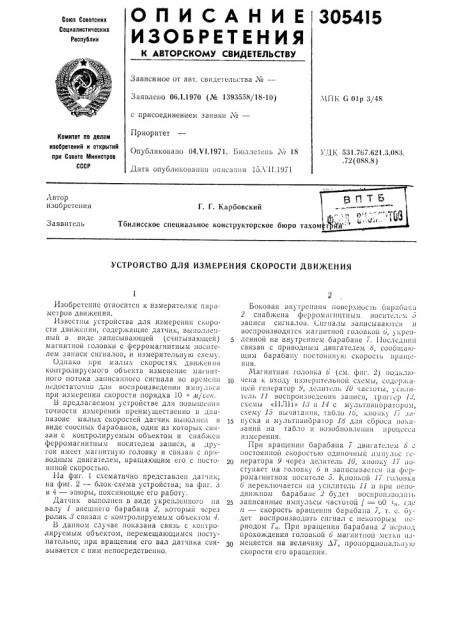

onècëíèE изоБретения

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3054I5

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства %в

Заявлено 06.1.1970 (K 1393558/18-10) МПК G 01р 3/48 с присоединением заявки ¹â€”

Приоритет

Опубликовано 04.VJ.1971. Бюллетень М 18

Дата опубликования описания !5Л !!.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 531.767.621.3.083..72 (088.8 ) Автор изобретения

Г. Г. Карбовский

Тбилисское специальное конструкторское бюро тахом

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СКОРОСТИ ДВИЖЕНИЯ

Изобретение относится к измерителям параметров движения.

Известны устройства для измерения скopoСТИ ДВИЖСНИ51> СОДЕРЖаЩИЕ ДатЧИК> i!bi lIO;iiIЕ 1ный II виде записывающей (считыва1ощей) магнитной головки с ферромагнитным носителем записи сигналов, и измерительную схему.

Однако lipH малых скоростях движения контролируемо о объекта изменение магнитного потока записанного сигнала ио времени недостаточно для воспроизведения имыльсы при измерении скорости порядка 10 л1/свк.

Б предла1.аемом устройстве для повыше1шя точности измерений преимущественно в диапазоне малых скоростей датчик выполнен в виде соосных бараоанов, один из которых свяKoIITpo;IHp) емым oá beKTQWI H ферромагнитным носителем записи, а другои имеет магнитную головку и связан с приводным двигателем, вращающим его с постоянной скоростью.

1-!а фиг. 1 схематично представлен датчик; на фиг. 2 — блок-схема устройства; на фиг. 3 и 4 — эпюры, поясняющие его работу.

Датчик выпо;шен в виде укрепленного на валу 1 внешнего барабана 2, который через ролик 8 связан с «онтролируемым обьектом 4.

В данном случае показана связь с »01ггролируемым обьектом, перемещающимся поступательно; при вращении его вал датчика связывается с ним непосредственно, Боковая Вн) 1 ренняя поверхность oilpilpiii! H

2 снабжена ферромапштным носнтсл;м 5 записи сигналов. (,игиалы записываются и воспроизводятся магнитной головкои 6, ) кренленной на внутреннем барабане 7. 11ослсдшш связан с приводным двигателем 6, сообщающим барабану постоянную скорость враще11ПЯ.

Магнитная голош а 6 (см. фнг. 2) !Iog»:по1п чена и входу пзмсрптельно11 схемы, содержащей генератор 9, делитель 10 частоты, усилительь 11 воспропзведешгя записи, триггер 1-, схемы «1!ЛИ» И и 14 с мультнвиоратором, схему 15 вычитания, табло 16, кнош у 1i зы1ч пуска и мультпвибратор 16 для сброса но1.азаний на табло и возобновле1шя процессы измерения.

При вращении барабана 7 двигателем 8 с

1)ост051ИИОЙ cl opocTblo Одиночный п)1пульс rc2p»epazopa 9 через делитель 10, кнопку 17 iluступает на голов») 6 и записывается иа ферромагнитном носителе 5. Кнопкой 17 головка

6 переключается на усилитель 11 и прп неподвижном барабане 2 будет воспропзводпгь записанные импульсы частотой j = 00 I„, гд» и — скорость вращения барабана 7, т. е. будет воспроизводить сш.нал с некоторым периодом Т,. При вращении барабана 2 и pi!0;I, прохождени11 головкой 6 5181 IIHT!IOH i !c1 ilii HJменяется на величину ЛТ, пропорциональную скорости его вращения.

Боспропзводнмые cHt Hàëû с усилителя 11 (см. фиг. 3) поступают на триггер 12, разрешаюнгнй прохождение образцовой частоты с

Ic:IIñðàòîðà 9 через схемы «ИЛ1 1» 12 и 13 с мультI!Hèîðàòîðîì, настроенным на время сороса, равное ? „ I,c». фиг. 4). Воспроизведенные сш на 7I I и образцовая частота поступают а схему 15, где вырабатывается разностпа» частота, пропорциональная скорости двнгкснпя контролируемого об ьскта. Разностная астота подастся на табло 16 и удержиl3астся Г iм в тсчениc вpеме!Iи срабатывания

xIL льтнвпбрагора И.

Предмет изобретения

Устройство для измерения скорости движения, содержащее магнитографический дат5 чик и измерительную схему, отличпющеесл тем, что, с целью повышения точности измерений преимушественно в диапазоне малых скоростей, датчик выполнен в виде двух соосных барабанов, один из которых связан с

10 контролируемым объектом и снабжен ферромагнитным носителем записи, а другой снабжен магнитной головкой и связан с приводным двигателем, вращающим его с постоянной скоростью.

305415 срабатыбаиия тибиарагпара слание pcL97чосж исяа и чауласа8

Фиг. Ф
