Логическое устройство
Иллюстрации
Реферат

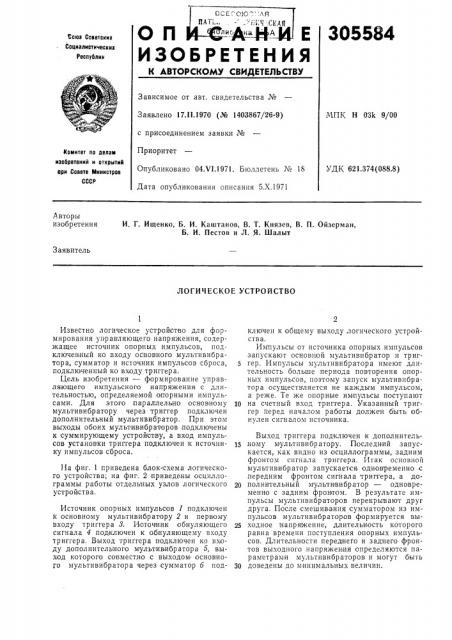

305584 оп ефиме
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
МПК Н 03k 9/00
Заявлено 17.II.1970 (М 1403867/26-9) с присоединением заявки №
Приоритет
Опубликовано 04.Ъ 1;1971. Бюллетень № 18
Дата опубликования описания 5.Х.1971
Комитет по делам изобретений и открытий орн Совете Министров
СССР
УДК 621.374(088.8) Авторы изобретения
И. Г. Ищенко, Б. И. Каштанов, В. Т. Князев, В. П. Ойзерман, Б. И. Пестов и Л. Я. Шалыт
Заявитель
ЛОГИЧЕСКОЕ УСТРОЙСТВО
Известно логическое устрой<гово для формирования управляющего напряжения, содержащее источник опорных импульсов, подключенный ко входу основного мультивибратора, сумматор и источник импульсов сброса, подключенный ко входу триггера.
Цель изобретения — формирование управля ющего импульсного напряжения с длительностью, определяемой опорными импульсами . Для этого параллельно основному мультивибратору через триггер подключен дополнительный мультивибратор. При этом выходы обоих мультивибр аторов,подключены к суммирующему устройству, а вход импульсов установки триггера подключен к источнику импульсов сброса.
11а фиг. 1 приведена блок-схема логического устройства; на фиг. 2 приведены осциллограммы работы отдельных узлов логического устройства.
Источник опорных импульсов 1 подключен к основному мультивибратору 2 и первому входу триггера 8. Источник обнуляющего сигнала 4 подключен к обнуляющему входу триггера. Выход триггера подключен ко входу дополнительного мультивибратора б, выход которого совместного с выходом основного мультивибратора через сумматор б подключен к общему выходу логического устройства.
Импульсы от источника опорных импульсов запускают основной мультивибратор и триггер. Импульсы мультивибратора имеют длительность больше периода повторения onopHbIx импульсов, поэтому запуск мультивпбратора осуществляется не каждьгм импульсом, а реже. Те же опорные импульсы поступают
10 на счетный вход триггера. Указан ный триггер перед началом работы должен быть обнулен сигналом источника.
Выход триггера подключен к дополнитель15 ному мультивибратору. Последний запускается, как видно из осциллограммы, задним фронтом сигнала триггера. Итак основной мультивибратор запускается одновременно с передним фронтом сигнала триггера, а до2ц полнительный мультивибратор — одновременно с задним фронпом. В результате импульсы мультивибраторов перекрывают друг друга. После смешивания сумматором из импульсов мультивибраторов формируется вы25 ходное . напряскение, длительность которого равна времени поступления опорных импульсов. Длительности перед него и заднего фронтов выходного напряжения определяются параметрами мультивибраторов и могут быть
3р доведены до минимальных величин.
305584
Предмет изобретения.гг. 1
/Ли сиги
0ю, муть тт.
:Л фт мульт
Вью. имп.
4"иг 2
Составитель Н. Степанов
Редактор Е. Гончар Текред Л. Л. Евдонов Корректоры: И. М. Шматова и Т. А. Китаева
Заказ 2220/14 Изд. № 959 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 7К-35, Раушская наб., д. 4, 5
Типография, пр. Сапунова, 2
Логическое устройство .для формирования управляющего напряжения, содержащее источник опорных импульсов, подключенный ко входу основного мультивибратора,,сумматор и источник импульсов сброса, подключенный ко входу триггера, отличающееся тем, что, с целью формирования управляющего импульсного напряжения с длительностью, определяемой опорными импульсами, параллельно основному мультивибратору через триггер подключен, дополнительный мультивибратор, при этом выходы обоих мультивибраторов подключены к суммирующему устройству, а вход импульсов установки триггера подключен к источнику импульсов сброса.
