Устройство синхронизации по рабочему сигналу

Устройство синхронизации по рабочему сигналу

Иллюстрации

Показать все

Реферат

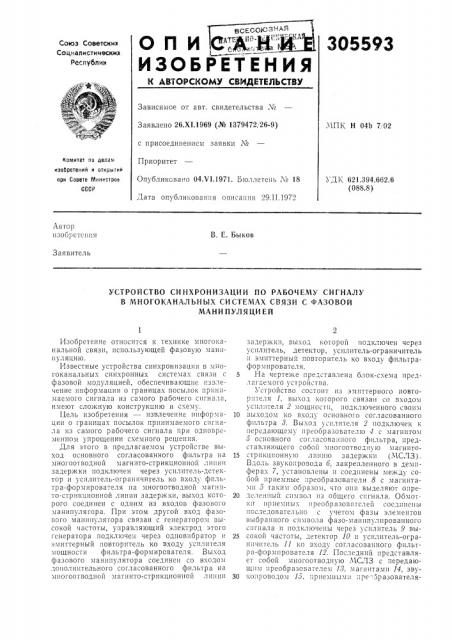

305593

Составитель А. Мерман

Текред А. Камышннкова

Корректоры: Л. Царькова и В, Жолудева

Редактор Т. Иванова

Заказ 316/8 Изд. Ме 130 Тираж 473 Подписное 111ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская í".á., д. 4г5

Типография, пр. Сапунова, 2 зоной манипуляцией, содержащее усилители высокой частоты и видеоимпульсов и многоотводную магнито-стрикционную линию задержки, отличающееся тем, что, с целью извлече гия информации о границах посылок принимаемого сигнала из самого рабочего сигнала при одновременном упрощении схемного решения, выход основного согласованного фильтра на упомянутой многоотводной магHHTO-стрикционной линии задержки подключен через усилитель-детектор и усилитель-ограничитель ко входу фильтра-формирователя на указанной многоотводной магнито-стрикционной линии задержки, выход которого подключен к одному из входов фазового манипулятора, а другой вход фазового манипулятора подключен к генератору высокой частоты, управляющий электрод этого ге5 нератора подключен через одновибратор и эмиттерный повторитель ко входу усилителя мощности фильтра-формирователя; при этом выход фазового манипулятора подключен ко входу дополнительного согласованного фильт10 ра на многоотводной ма HIITO-стрикционной линии задержки, выход которой подключен через усилитель, детектор, усилитель-ограничитель If эмиттерный повторитель ко входу фильтр а-фар миров а геля.
