Реферат

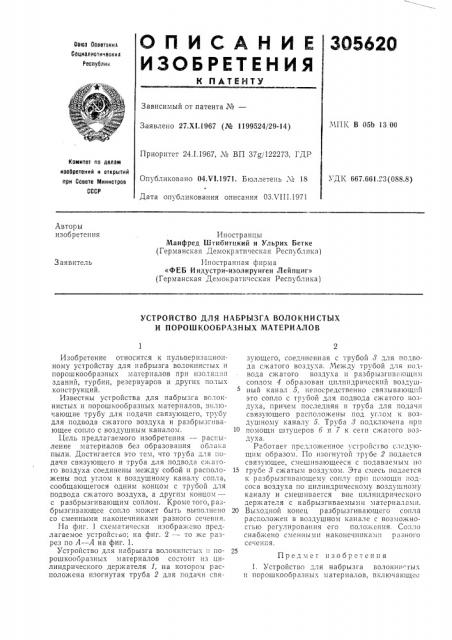

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К ПАТЕИТ;э

305620

Ов!оа Соввтокнв

Социалиотичеокнк

Реопублнк

Зависимый от патента №вЂ”

МП К В 05b 13 00

Заявлено 27.Х1.1967 (№ 1199524/29-14) Приоритет 24.1.1967, № ВП 37 122273, ГДР

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДК 667.661.23(088.8) Опубликовано 04Х!.1971. Бюллетень ¹ 18

Дата опубликования описания ОЗХ11 I.1971

Авторы изобретения

Иностранцы

Манфред Штибитцкий и Ульрих Бетке (Германская Демократическая Республика) Иностранная фирма

«ФЕБ Индустри-изолирунген Лейпциг» (Германская Демократическая Республика) 3 аявитель

УСТРОЙСТВО ДЛЯ НАБРЫЗГА ВОЛОКНИСТЫХ

И ПОРОШКООБРАЗНЫХ МАТЕРИАЛОВ

Изобретение относится к пульверизационному устройству для набрызга волокнистых и порошкообразных материалов при изоляции зданий, турбин, резервуаров и друтих полых конструкций.

Известны устройства для набрызга волокнистых и порошкообразных материалов, включающие трубу для подачи связующего, трубу для подвода сжатого воздуха и разбрызгивающее сопло с воздушным каналом.

Цель предлагаемого изобретения — pacr!ûление материалов без образования облака пыли. Достигается это тем, что труба для подачи связующего и труба для подвода сжатого воздуха соединены между собой и расположены под углов! к воздушному каналу сопла, сообщающегося одним концом с труоой для подвода сжатого воздуха, а другим концом— с разбрызгивающим соплом. Кроме того, разбрызгивающее сопло может быть выполнено со сменными наконечниками разного сечения.

На фиг. 1 схематически изображено предлагаемое устройство; на фиг. 2 — то же разрез по А — А на фиг. 1.

Устройство для набрызга волокнистых и порошкообразных материалов состоит пз цилиндрического держателя 1, на котором расположена изогнутая труба 2 для подачи связующего, соединенная с трубой 8 для подвода сжатого воздуха. Между трубой для подвода сжатого воздуха и разбрызгпвающим соплом 4 образован цплш!дрический воздушный канал 5, непосредственно связывающий это сопло с трубой для подвода сжатого воздуха, причем*последняя и труба для подачи связующего расположены под углом к воздушному каналу 5. Труба 8 подключена прп

10 помощи штуцеров 6 и 7 к сети сжатого воздуха.

Работает предложенное устройство следующим образом. По изогнутой трубе 2 подастся связующее, смешивающееся с подаваемым по

15 грубе 8 сжатым воздухом. Эта смесь подается к разбрьтзгпвающему соплу прп помощи подсоса воздуха !lo цилиндрическому воздушному каналу и смешивается вне цилиндрического держателя с набрызгиваемыми материалами.

20 Выходной конец разбрызгивающего сопла расголожец в воздушном канале с возможностью регулирования его положения. Сопло снаожено с !енпы|!и наконечниками р<1зного сечения.

Предмет изобретения

1. Устройство для набрызга голокнп-тых и порошкообразных материалов. включающее

305620

Фие. f

Фиг. 2

Составитель Г. Дыскин

Техред А. А. Камышникова Корректор Е, Н. Миронова

Редактор Е. Гончар

Заказ 2036/!4 Изд. № 857 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раугиская наб., д. 4 5

Типография пр. Сапунова, 2 трубу для подачи связующего, трубу для подвода сжатого воздуха, разбрызгивающее сопло с воздушным каналом, отличающееся тем, что, с целью обеспечения распыления материалов без образования облака пыли, труба для подачи связующего и труба для подвода сжатого воздуха соединены между собой и расположены под углом к воздушному каналу сопла, сообщающегося одним концом с трубой для подвода сжатого воздуха, а другим концом — с разбрызгивающим соплом.

2. Устройство по и. 1, отличающееся тем, что разбрызгивающее сопло выполнено со сменными наконечниками разного сечения.
