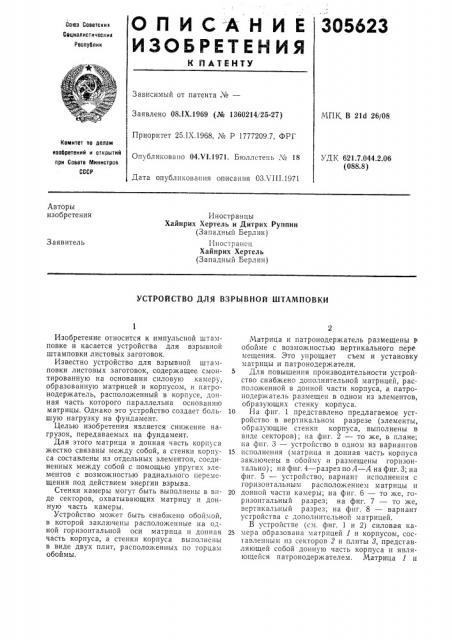

305623

Союз Советскнк

Свциалистическик

Республик

Зависимый от патента ¹â€”

Заявлено 08ЛХ.1969 (№ 1360214/25-27)

Приоритет 25.1Х.1968, № P 1777209.7, ФРГ

МПК В 21d 26/08

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 04. т 1.1971. Бюллетень ¹ 18

УДK 621.7.044.2.06 (088.8) Дата опубликования описания ОЗХ111.1971

Авторы изобретения

Иностранцы

Хайнрих Хертель и Дитрих Руппин (Западный Берлин) Иностранец

Хайнрих Хертель (Западный Берлин) Заявитель

УСТРОЙСТВО ДЛЯ ВЗРЫВНОЙ ШТАМПОВКИ

Изобретение относится к импульсной штамповке и касается устройства для взрывной штамповки листовых заготовок.

Известно устройство для взрывной штамповки листовых заготовок, содержащее смонтированную на основании силовую камеру, образованную матрицей и корпусом, и патронодержатель, расположенный в корпусе, донная часть которого параллельна основанию матрицы. Однако это устройство создает большую нагрузку на фундамент.

Целью изобретения является снижение нагрузок, передаваемых на фундамент.

Для этого матрица и донная часть корпуса жестко связаны между собой, а стенки корпуса составлены из отдельных элементов, соединенных между собой с помощью упругих элементов с возможностью радиального перемещения под действием энергии взрыва.

Стенки камеры могут быть выполнены в виде секторов, охватывающих матрицу и донную часть камеры.

Устройство может быть снабжено обоймой, в которой заключены расположенные на одной горизонтальной оси матрица и донная часть корпуса, а стенки корпуса выполнены в виде двух плит, расположенных по торцам обоймы.

Матрица и патронодержатель размещены 1т обойме с возможностью вертикального пере мещения. Это упрощает съем и установку матрицы и патронодержателя.

5 Для повышения производительности устройство снабжено дополнительной матрицей, расположенной в донной части корпуса, а патронодержатель размещен в одном из элементов, образующих стенку корпуса.

10 На фиг. 1 представлено предлагаемое устройство в вертикальном разрезе (элементы, образующие стенки корпуса, выполнены в виде секторов); на фиг. 2 — то же, в плане; на фиг. 3 — устройство в одном из вариантов

15 исполнения (матрица и донная часть корпуса заключены в обойму и размещены горизонтально); на фиг. 4 — разрез по А — А на фиг. 3; на фиг. 5 — устройство, вариант исполнения с горизонтальным расположением матрицы и

20 донной части камеры; на фиг. 6 — то же, горизонтальный разрез; на фиг. 7 — то же, вертикальный разрез; на фиг. 8 — вариант устройства с дополнительной матрицей.

В устройстве (см. фиг. 1 и 2) силовая ка25 мера образована матрицей 1 и корпусом, составленным из секторов 2 и плиты 8, представляющей собой донную часть корпуса и являющейся патронодержателем. Матрица 1 и

305623

1О

20

35 плита 8 жестко связаны мехкду собой стяжпьп|и элемен" àìè 4. Секторы 2 охватывают матрицу и плиту и соединены между собой с помощью упругих элементов 5 с возможностью радиального перемещения под действием энергии взрыва. Все устройство расположено в резервуаре 6 с жидкой средой Матрица и плита расположены на горизонтальной оси и заключены в обойму 7 (см. фиг. 3 и 4), а элементы, обр азующие стенки корпуса силовой камеры, выполнены в виде плит 8 и 9, расположенных по торцам обоймы 7 и связанных между собой через упругие элементы 5. При подрыве заряда происходит штамповка заготовки 10 в матрицу 1, а плиты 8 и 9 перемещаются в противоположных направлениях.

Для удобства съема и установки заготовки и патрона матрица и патронодержатель 8 расположены в обойме с возможностью вертикального перемещения, например, с помощью ручек 11 и 12. При этом матрица располо кена во вкладыше 18. Циркуляция жидкости в резервуаре 6 осуществляется с помощью всасывающего трубопровода 14, сменного фильтра 15, насоса 16 и напорного трубопровода 17. Патрон 18 расположен в одном из подвижных элементов сектора 2 корпуса силовой камеры (см. фиг. 8), а в плите 8 размещена дополнительная матрица, что позволяет штамповать одновременно две детали, Предмет изобретения

1. Устройство для взрывной штамповки листовых заготовок, содержащее силовую камеру, образованную матрицей и корпусом, донная часть которого параллельна основанию матрицы, и патронодержатель, расположенный в корпусе, отличающееся тем, что, с целью снижения нагрузок, передаваемых на фундамент, матрица и дош|ая часть корпуса жестко связаны между собой, а стенки корпуса составлены из отдельных элементов, соединенных между собой с помощью упругих элементов с возможностью радиального перемещения под действием энергии взрыва.

2. Устройство по п. 1, отлича ощееся тем, что стенки камеры выполнены в виде секторов, охватываю|цих матрицу и донную часть камеры.

3. Устройство по п. 1, отличающееся тем, что QHQ снабжено обоймой, в которой заключены расположенные па одной горизонтальной ос« а стенки корпуса вы юлнепы в виде дву. плит, pàñïoë0æåííû по торцам обоймы.

4. Устройство по пп. 1 — 3, отличающееся тем, что, с целью упрощения съема и установки матрицы и патронодержателя, последние размещены в обойме с возмож|юстью вертикального перемещения.

5. Устройство по пп. 1 — 3, отличающееся тем, что, с целью повышения производительности, оно снабжено дополнительной матрицей, расположенной в донной части корпуса, а патронодержатель расположен в одном из элементов, образующих стенку корпуса, (риг.б

Виг.5
