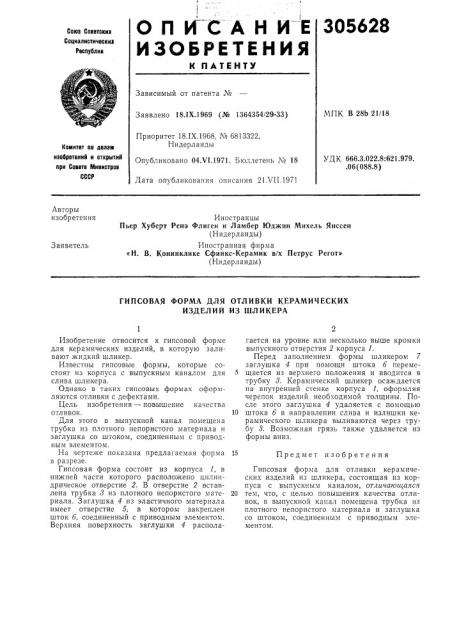

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

Союз Соеетскиа

Социалистические

Респу4лиы

К ПАТЕНТУ

Зависимый от патента №

МПК В 28Ь 21/18

Заявлено 18.! Х.1969 (№ 1364354/29-33) Приоритет 18.IX.1968, ¹ 6813322, Нидерланды

Комитет аа делам иаа4ретеиий н открытий ари Совете Министров

СССР

УДК 666.3.022.8:621.979. .06 (088.8) Опубликовано 04Х!.1971. Бюллетень ¹ 18

Дата опубликования описания 21 VII.1971

Лвторы изобретения

Иностранцы

Пьер Хуберт Ренэ Флиген и Ламбер Юджин Михель Янссен (Нидерланды) Иностранная фирма

«Н. В. Конинклике Сфинкс-Керамик в/х Петрус Регот» (Нидерланды) Заявитель

ГИПСОВАЯ ФОРМА ДЛЯ ОТЛИВКИ КЕРАМИЧЕСКИХ

ИЗДЕЛИЙ ИЗ ШЛИКЕРА

Предмет изобретения

Изобретение относится к гипсовой форме для керамических изделий, в которую заливают жидкий шликер.

Известны гипсовые формы, которые состоят из корпуса с выпускным каналом для слива шликера.

Однако в таких гипсовых формах оформляются отливки с дефектами.

Цель изобретения — повышение качества отливок.

Для этого в выпускной канал помещена трубка из плотного непористого материала и заглушка со штоком, соединенным с приводным элементом.

На чертеже показана предлагаемая форма в разрезе.

Гипсовая форма состоит из корпуса 1, в нижней части которого расположено цилиндрическое отверстие 2. В отверстие 2 вставлена трубка 8 из плотного непористого материала. Заглушка 4 из эластичного материала имеет отверстие 5, в котором закреплен шток б, соединенный с приводным элементом.

Верхняя поверхность заглушки 4 располагается на уровне или несколько выше кромки выпускного отверстия 2 корпуса 1.

Перед заполнением формы шликером 7 заглушка 4 при помощи штока б переме5 щается из верхнего положения и вводится в трубку 8. Керамический шликер осаждается на внутренней стенке корпуса 1, оформляя черепок изделий необходимой толщины. После этого заглушка 4 удаляется с помощью

10 штока б в направлении слива и излишки керамического шликера выливаются через трубу 3. Возможная грязь также удаляется из формы вниз.

Гипсовая форма для отливки керамических изделий из шликера, состоящая из корпуса с выпускным каналом, отличающаяся

20 тем, что, с целью повышения качества отливок, в выпускной капал помещена трубка из плотного непористого материала и заглушка со штоком, соединенным с приводным элементом.
