Реферат



305684

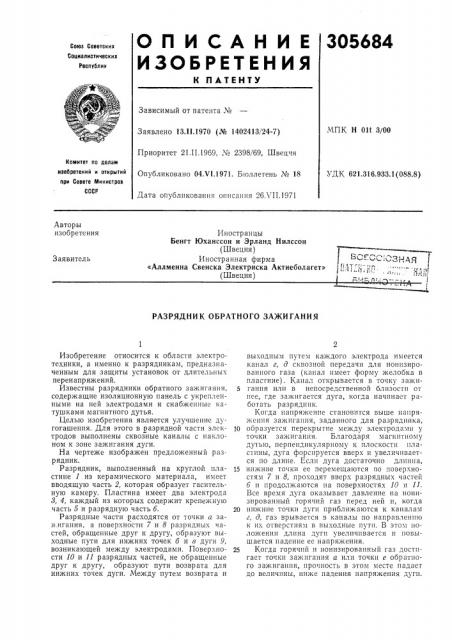

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик

Зависимый от патента ¹

МПК Н Olt 3/00

Заявлено 13.11.1970 (№ 1402413/24-7)

Приоритет 21.II.1969, № 2398/69, Швецчя

Кохтитет по делам изобретений и открытий при Совете Министров

СССР

1 ДК 621 316 933 1(088 8) Опубликовано 04 VI.1971. Бюллетень № 18

Дата опубликования описания 26Л 11.1971

Авторы изобретения

Иностранцы

Бенгт Юханссон и Эрланд Нилссон (Швеция) Иностранная фирма

«Аллменна Свенска Электриска Актиеболагет» (Швеция) Заявитель

РАЗРЯДНИ К ОБРАТНОГО ЗА)КИГАНИЯ

Изобретение относится к области электротехники, а именно к разрядникам, предназначенным для защиты установок от длительных перенапряжений.

Известны разрядники обратного зажигания, содержащие изоляционную панель с укрепленными на ней электродами и снабженные катушками магнитного дутья.

Целью изобретения является улучшение дугогашения. Для этого в разрядной части электродов выполнены сквозные каналы с наклоном к зоне зажигания дуги.

На чертеже изображен предложенный разрядник.

Разрядник, выполненный на круглой пластине 1 из керамического материала, имеет вводящую часть 2, которая образует гасительную камеру. Пластина имеет два электрода

3, 4, каждый из которых содержит крепежную часть 5 и разрядную часть б.

Разрядные части расходятся от точки а зал.игания, а поверхности 7 и 8 разрядных частей, обращенные друг к другу, образуют выходные пути для нижних точек б и в дуги 9, возникающей между электродами. Поверхности 10 и 11 разрядных частей, не обращенные друг к другу, образуют пути возврата для нижних точек дуги. Между путем возврата и выходным путем каждого электрода имеется канал г, д сквозной передачи для ионизированного газа (канал имеет форму желобка в пластине). Канал открывается в точку зажи5 гания илп в непосредственной близости от нее, где зажигается дуга, когда начинает работать разрядник.

Когда напряжение становится выше напряжения зажигания, заданного для разрядника, 10 образуется перекрытие между электродами у точки зажигания. Благодаря магнитному дутью, перпендикулярному к плоскости пластины, дуга форсируется вверх и увеличивается по длине. Если дуга достаточно длинна, 15 нижние точки ее перемещаются по поверхностям 7 и 8, проходят вверх разрядных частей б и продолжаются па поверхностях 10 и 11.

Все время дуга оказывает давление на ионизированный горячий газ перед ней и, когда

20 нижние точки дуги приближаются к каналам г, д, газ врывается в каналы по направленшо к их отверстиям в выходные пути. В этом положении длина дуги увеличивается и повышается падение ее напряжения.

25 Когда горячий и ионизированный газ достигает точки зажигания а или точки е обратного зажигания, прочность в этом месте падает до величины, ниже падения напряжения дуги.

305684

Предмет изобретения

7 г

Составитель С. Шутова

Текред 3. Н. Тараненко

Рсдактор Е, Кравцова

Корректор О. Б. Тюрина

Заказ 1953!14 Изд. № 843 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, А(-35, Раушская наб., д. 4,5 1 ипография, пр. Сапунова, 2

В результате этого промежуток повторно зажигается, и ток проходит через дугу обратного зажигания. После этого первичная расширенная дуга будет расти так же, как и первоначально зажженная дуга, и процесс повторяется до тех пор, пока ток не понизится до такой величины, при которой поток газа через канал г будет не настолько велик, чтобы вызвать обратное зажигание. Дуга гасится, и ток окончательно прерывается.

Действие разрядника регулируется током, проходящим через промежуток. При высоком токе сильный поток газа подается из дуги по газовому каналу к точке зажигания, и промежуток быстро зажигается, При низких токах поток газа слишком слаб, чтобы вызвать обратное зажигание, так что дуга может быть полностью задута и уничтожит оставшийся

5 ток.

Разрядник обратного зажигания, содержащий изоляционную панель с укрепленными на

10 ней электродами и снабженный катушками магнитного дутья, отличаюш,ийся тем, что, с целью улучшения дугогашения, в р азрядной части электродов выполнены сквозные кана. лы с наклоном к зоне зажигания дуги.
