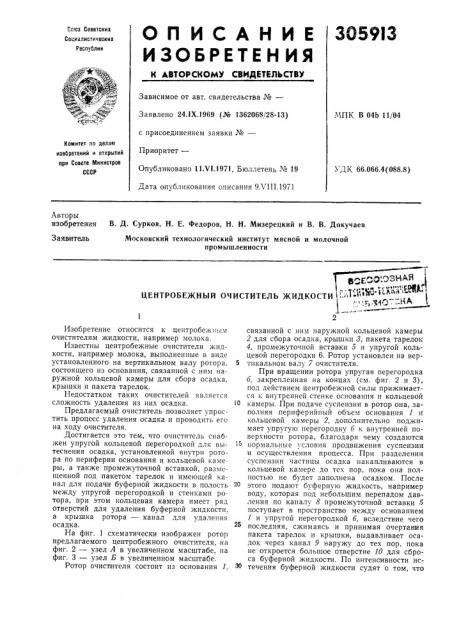

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 24.IX.1969 (¹ 1362068/28-13) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 11 V!.1971, Бюллетень ¹ 19

Дата опубликования описания 9ХП1.1971

МПК В 04Ь 11/04

Комитет ло делам изобретений н открытий ори Совете Министров

СССР

УДК 66.066.4(088.8) Авторы изобретения

В. Д. Сурков, Н. E. Федоров. Н. Н. Мизерецкий и В. В. Докучаев

Заявитель

Московский технологический институт мясной и молочной промышленности

ЦЕНТРОБЕЖНЪ|й ОЧ

Изобретение относится к центробежным очистителям жидкости, например молока.

Известны центробежные очистители жидкости, например молока, выполненные в виде установленного на вертикальном валу ротора, состоящего из основания, связанной с ним наружной кольцевой камеры для сбора осадка, крышки и пакета тарелок.

Недостатком таких очистителей является сложность удаления из них осадка.

Предлагаемый очиститель позволяет упростить процесс удаления осадка и проводить его на ходу очистителя.

Достигается это тем, что очиститель снабжен упругой кольцевой перегородкой для вытеснения осадка, установленной внутри ротора по периферии основания и кольцевой камеры, а также промежуточной вставкой, размещенной под пакетом тарелок и имеющей канал для подачи буферной жидкости в полость между упругой перегородкой и стенками ротора, при этом кольцевая камера имеет ряд отверстий для удаления буферной жидкости. а крышка ротора — канал для удаления осадка.

На фиг. 1 схематически изображен ротор предлагаемого центробежного очистителя, на фиг. 2 — узел А в увеличенном масштабе, на фиг. 3 — узел Б в увеличенном масштабе.

Ротор очистителя состоит из основания 1,,!%lan.t lhr tlNL т

ИСТИТЕЛЬ ЖИДКОСТИ :» Ь

2 связанной с ним наружной кольцевой камеры

2 для сбора осадка, крышки 8, пакета тарелок

4, промежуточной вставки 5 и упругой кольцевой перегородки 6. Ротор установлен на вер5 тикальном валу 7 очистителя.

При вращении ротора упругая перегородка

6, закрепленная на концах (см. фиг. 2 и 3), под действием центробежной силы прижимается к внутренней стенке основания и кольцевой камеры. При подаче суспензии в ротор она, заполняя периферийный объем основания 1 и кольцевой камеры 2, дополнительно поджимает упругую перегородку 6 к внутренней поверхности ротора, благодаря чему создаются нормальные условия продвижения суспензии и осуществления процесса. При разделении суспензии частицы осадка накапливаются в кольцевой камере до тех пор, пока она полностью не будет заполнена осадком. После этого подают буферную жидкость, например воду, которая под небольшим перепадом давления по каналу 8 промежуточной вставки 5 поступает в пространство между основанием

1 и упругой перегородкой б, вследствие чего последняя, сжимаясь и принимая очертания пакета тарелок и крышки, выдавливает осадок через канал 9 наружу до тех пор, пока не откроется большое отверстие 10 для сброса буферной жидкости. По интенсивности истечения буферной жидкости судят о том, что

305913

70 Б,у 1г.

Узел Б

Фиг. s фиг.,У

Составитель В. Дунье

Редактор E. С. Братч икова Техред Е. Борисова

Корректор А. П. Васильева

Заказ 278,/1059 Изд. ¹ 791 Тираж 478 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Рауьпскаи наб.. д. 4/5

Тпп. Харьк. фпл, пред, «Патент» упругая перегородка 6 заняла положение, обозначенное на фиг. 1 пунктиром, и осадок выгружен из барабана. После этого подачу буферной жидкости прекращают. Оставшаяся в роторе буферная жидкость удаляется через малое отверстие 11. Прекращение выхода жидкости через отверстие 11 свидетельствует о том, что перегородка 6 заняла свое первоначальное положение и процесс разделения суспензии может быть продлен.

Полученный при разделении фугат собирается в камере 12, откуда выводится известным способом.

Предмет изобретения

Центробежный очиститель жидкости, например молока, выполненный в виде установленного на вертикальном валу ротора, состоящего из основания, связанной с ним наружной кольцевой камеры для сбора осадка, «рышки и пакета тарелок, отличающийся тем, что, с целью упрощения процесса удаления осадка и проведения его на ходу очистителя, последний снабжен упругой кольцевой перегородкой для вытеснения осадка, установленной внутри ротора по периферии основания и кольцевой

10 камеры, а также промежуточной вставкой. размеще1шой под пакетом тарелок н имеющей канал для подачи буферной жудкостп в полость между упругой перегородкой и стенками ротора, при этом кольцевая камера имеет ряд отверстий для удаления буферной жидкости, а крышка ротора — канал для удаления осадка.
