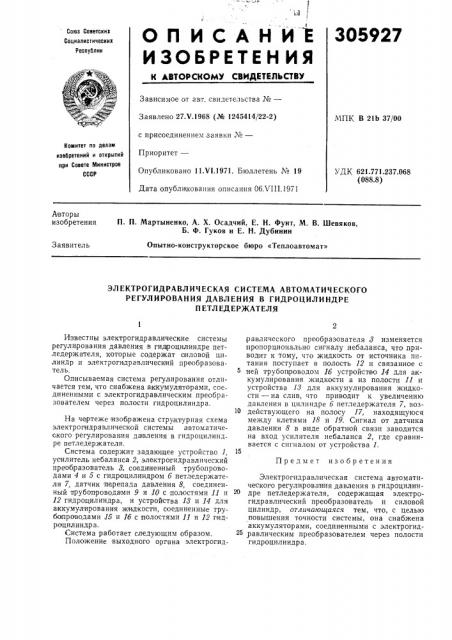

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

305927

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства M—

Заявлено 27.Ч.1968 (.% 1245414/22-2) с присоединением заявки iVo—

Приоритет—

Опубликовано 11 VI.1971. Бюллетень М 19

Дата опубликования описания 06Х1П.1971

МПК В 21b 37/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.771.237.068 (088.8) А вторы изобретения

П. П. Мартыненко, А. Х. Осадчий, Е. Н. Фунт, М, В. Шевяков, Б. Ф, Гуков и Е. Н. Дубинин

Опытно-конструкторское бюро <Теплоавтомат»

Заявитель

ЭЛЕКТРОГИДРАВЛИЧЕСКАЯ СИСТЕМА АВТОМАТИЧЕСКОГО

РЕГУЛИРОВАНИЯ ДАВЛЕНИЯ B ГИДРОЦИЛИНДРЕ

П ЕТЛ ЕДЕРЖАТЕЛЯ

Предмет изобретения

Известны электрогидравлические системы регулирования давления в гидроцилиндре петледержателя, которые содержат силовой цилиндр и электрогидравличесиий преобразователь.

Описываемая система регулирования отличается тем, что снабжена аккумуляторами, сое диненными с электрогидравлическим преобразователем через полости гидроцилиндра.

На чертеже изображена структурная схема электрогидравлической системы автоматического регулирования да вления в гидроцилинд ре петледержателя.

Система содержит задающее устройство 1, усилитель небаланса 2, электрогидравлический преобразователь 8, соединенный трубопроводами 4 и 5 с гидроцилиндром б петледержателя 7, датчик перепада давления 8, соединенный прубопроводами 9 и,10 с полостями 11 и

12 гидроцилиндра, и устройства 18 и 14 для аккумулированная жидкости, соединенные трубапроводами 15 и 16 с зтолостями ll и 12 гидроцилиндр а.

Система работает следующим образом.

Положение выходного органа электрогнд равлического преобразователя 8 изменяется пропорционально сигналу небаланса, что приводит к тому, что жидкость от источника питания поступает в полость 12 и связанное с ней трубопроводом 16 устройство 14 для аккумулирования жидкости а из полости 11 и устройства 18 для аккумулирования жидкости — на слив, что приводит к увеличению давления в цилиндре 6 петледержателя 7, воз10 действующего на полосу 17, находящуюся между клетями 18 и 19. Сигнал от датчика давления 8 в виде обратной связи заводится на вход усилителя небаланса 2, где сравнивается с сигналом от устройства 1.

Электрогидравлическая система автоматического регули рования давления в гидроцил индре петледержателя, содержащая электрогидравлический преобразователь и силовой цилиндр, отличающаяся тем, что, с целью повышения точности системы, она снабжена аккумуляторами, соединенными с электрогид25 равлическим преобразователем через полости гидроцилиндра.

305927

Пигпани Cnu5

Составитель О. Ковалев

Редактор Е. С. Братчикова Техред А. А. Камишиикова Корректор Л. А. Царькова

Заказ 276/1057 Изд. № 792 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, Ж-35, Раушская наб., д 4/5

Тип, Харьк. фил; пред, «Патент»
