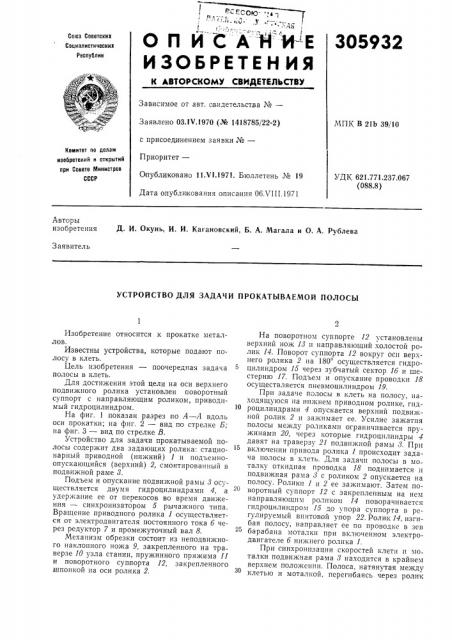

О П И С А Й И- Е

ИЗОБРЕТЕН ИЯ

305932

Саюз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 03. I V.1970 (,% 1418785/22-2) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 11 VI.1971. Бюллетень № 19

Дата опубликования описания 06Х111.1971

МПК В 21Ь 39/10

Комитет па делам иаабретеиий и открытий при Совете Министров

СССР

УДК 621.771.237.067 (088.8) Авторы изобретения Д. И. Окунь, И. И. Кагановский, Б. А. Магала и О. А. Рублева

Заявитель

УСТРОЙСТВО ДЛЯ ЗАДАЧИ ПРОКАТЫВАЕМОЙ ПОЛОСЫ

Изобретение относится к прокатке металлов.

Известны устройства, которые подают полосу в клеть.

Цель изобретения — поочередная задача полосы в клеть.

Для достижения этой цели на оси верхнего подвижного ролика установлен поворотный су ппорт с направляющим роликом, приводимый гидроцилиндром.

На фиг. 1 показан разрез по А — А вдоль оси прокатки; на фиг. 2 — вид по стрелке Б; на фиг. 3 — вид по стрелке В.

Устройство для задачи прокатываемой полосы содержит два задающих ролика: стационарный приводной (нижний) 1 и подъемноопускающийся (верхний) 2, смонтированный в подвижной раме 8.

Подъем и опускание подвижной рамы 8 осуществляется двумя гидроцилиндрами 4, а удержание ее от перекосов во время движения — синхронизатором 5 рычажного типа.

Вращение приводного ролика 1 осуществляется от электродвигателя постоянного тока б через редуктор 7 и промежуточный вал 8.

Механизм обрезки состоит из неподвижного наклонного ножа 9, закрепленного на траверзе 10 узла станин, пружинного прижима 11 и поворотного суппорта 12, закрепленного шпонкой на оси ролика 2.

На поворотном суппорте 12 установлены верхний нож 18 и направляющий холостой ролик 14. Поворот суппорта 12 вокруг оси верхнего ролика 2 на 180 осуществляется гидроцилиндром 15 через зубчатый сектор 1б и шестерню 17. Подъем и опускание проводки 18 осуществляется пневмоцилиндром 19.

При задаче полосы в клеть на полосу, находящуюся на нижнем приводном ролике, гид10 роцилиндрами 4 опускается верхний подвижной ролик 2 и зажимает ее. Усилие зажатпя полосы между роликами ограничивается пружинами 20, через которые гидроцплпндры 4 давят на траверзу 21 подвижной рамы 3. При

15 включении привода ролика 1 происходит задача полосы в клеть. Для задачи полосы в моталку откидная проводка 18 поднимается и подвижная рама 8 с роликом 2 опускается на полосу. Ролики 1 и 2 ее зажимают. Затем по20 воротныи суппорт 12 с закрепленным на нем направляющим роликом 14 поворачивается гидроцилиндром 15 до упора суппорта в регулируемый винтовой упор 22. Ролик 14, изгибая полосу, направляет ее по проводке в зев

25 барабана моталки при включенном электродвигателе 6 нижнего ролика 1.

При синхронизации скоростей клети и мо талки подвижная рама 8 находится в крайнем верхнем положении. Полоса, натянутая между

30 клетью и моталкои, перегибаясь через ролик

305932 (етаrÿ ( т п

Г (5

27

Рог I

1, при движении вращает его. С осью ролика

1 связан тахогенератор, который задает скорость моталке. В случае, когда контакт полосы с роликом 1 недостаточен из-за слабого натяжения, на полосу опускается ролик 2 и зажимает ее между собой и роликом 1. При обрезке полосы подвижная рама 8 поднимается в свое верхнее положение (если она была до этого опущена) .

Включением гидроцилиндра 15 поворотный суппорт 12 из исходного (верхнего) положения поворачивается на 180 до упора 28, выполненного на подвижной раме 8. Затем включением гидроцилиндров 4 подвижная рама 8 с суппортом 12 и но ком 18 перемещаются вниз — осуществляется рез.

Предмет изобретения

Устройство для задачи прокатываемой полосы, содержащее верхний и нижний задающие ролики и механизм обрезки переднего конца полосы, отлича(ощееся тем, что, с целью

1О поочередной задачи полосы в клеть или под углом в моталку, на оси верхнего подвижного ролика установлен поворотный суппорт с направляющим роликом, приводимый гидроцилиндром.

305932

Составитель О. Ковалев

Редактор Н, П. Вирко Текред А, А. Камышникова Корректор T. А. Миронова

Заказ 276!1057 Изд. № 792 Тираж 473 Подписно

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров CCCP

Москва, 5К-35, Рачшская наб., д. 4, 5

Тип. Харьк. фил. пред. «Патент»
