Автоматическая линия для механической обработки деталей типа осей с прямоугольными фланцами

Автоматическая линия для механической обработки деталей типа осей с прямоугольными фланцами

Иллюстрации

Показать все

Реферат



30596l

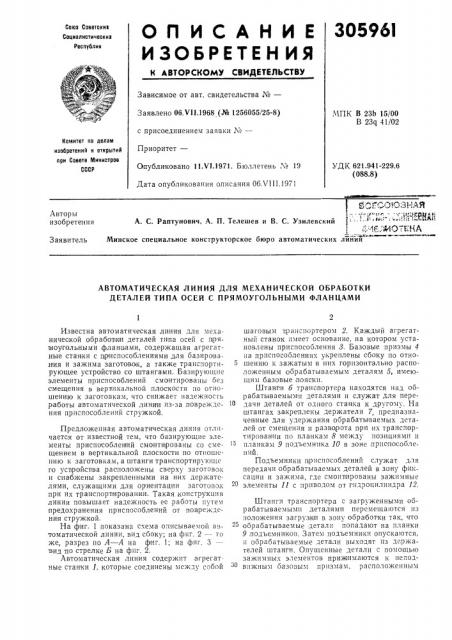

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социалистическиз

Республик

Зависимое от авт. свидетельства Мо—

3 аявлено 06. Ч1I.1968 (ЭЙ 1256055/25-8) с присоединением заявки М—

Приоритет—

Опубликовано 11 VI,1971. Бюллетень М 19

Дата опубликования описания 06.VI I I.1971

МПК В 23b 15/00

В 23q 41/02

Номитет по делам изосретений и открытий при Совете Министров

СССР

УДК 621.941-229.6 (088.8) Авторы изобретения

А. С. Раптунович, А. П. Телешев и В. С. Узилевский

1:- н ... МОТЕКА

Минское специальное конструкторское бюро автоматических линии

Заявитель

АВТОМАТИЧЕСКАЯ ЛИНИЯ ДЛЯ МЕХАНИЧЕСКОЙ ОБРАБОТКИ

ДЕТАЛЕЙ ТИПА ОСЕЙ С ПРЯМОУГОЛЪНЫМИ ФЛАНЦАМИ

Известна автоматическая линия для механической обработии деталей типа осей с п рямоугольными фланцами, содержащая агрегатные станки с цр испособлениями для базирования и зажима заготовок, а также транспортирующее устройство со штангами. Базирующие элементы приспособлений смонтированы без смещения B вертикальной плоскости по QTHQшению к заготовкам, что снижает надежность работы автоматической линии из-за повреждения приспособлений,стружкой.

Предложенная автоматическая линия отличается от известной тем, что базирующие элементы приспособлений смонтированы со смещением в вертикальной плоскости по отношению к заготовкам, а штанги транспортирующс го усгройст ва расположены сверху заготовок и снабжены закрепленными на них держателями, служащими для ориентации заготовок при их транспортировании. Такая конструкция линии повышает надежность ее работы путем предохранения приспособлений от повреждения стружкой.

На фиг. 1 показана схема описываемой автоматической линии, вид сбоку; на фиг. 2 — то же, разрез по А — А на фиг. 1; на фиг. 3— вид по стрелке Б на фиг. 2.

Автоматическая линия содержит агрегат ные станки 1, которые соединены между собой шаговым транспортером 2. Каждый агрегатньш станок имеет основание, на котором установлены приспособления т. Базовые призмы 4 на приспособлениях укреплены сбоку по отно5 шению к зажатым в нпх горизонтально расположенным обрабатываемым деталям 5, имеющим базовые пояски.

Штанги о транспортера находятся над оорабатываемыми деталями и служат для пере10 дачи деталей от одного станка к другому. На штангах закреплены держатели 7, предназначенные для удержания обрабатываемых дета лей от смещения и разворота при их транспортировании по планкам 8 между позпциямп и планкам 9 подъемника 10 в зоне .приспособлений, Подъемники приспособлений служат для передачи обрабатываемых деталей в зону фиксации и зажима, где смонпированы зажпмные

20 элементы П с приводом от гпдроцилиндра 12, Штанги транспортера с загруженными оорабатываемыми деталями перемещаются из положения загрузки в зону обработки так, что

-"5 обрабатываемые детали попадают на планки

9,подъемников. Затем подъемники опускаются, и оорабатываемые детали выходят из держателей штанги. Опущенные детали с помощью зажнмных элементов прижа хтаются к неподО впжным базовым призмам, расположенным

305961

Предмет изобретения

Риг 1

Вид б

Составитель Л. Кудрявцев

Редактор Л. М. Жаворонкова Техреду А. А. Камышникова Корректор Л. А. Царькова

Заказ 276/1057 Изд. М 792 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5I(-35, Раугпская наб., д. 4, 5

Тип, Харьк. Фил. пред, «Патент» сбоку. После этого п роизводится .механическая обработка зажатых деталей, а штанги возвращаются в исходное положение.

Автоматическая лин ия для механической обработки деталей типа осей с прямоугольными фланцами, содержащая агрегатные станки с приспособлениями для базирования и зажима заготовок, а также транспортирующее уст5 ройство со штангами, отличающаяся тем, что, с целью повышения надежности работы автомапической линии путем предохранения приспособлений от повреждения стру ыкой, базирующие элементы приспособлений смонти рованы со смещением в вертикальной плоскости по отношению к заготовкам, а штанги транспортирующего устройства расположены сверху заготовок и снабжены закрепленными на них держателями, служащими для ор иентации заготовок при их транспорти рован ии.
