Способ активации цементного теста

Способ активации цементного теста

Иллюстрации

Показать все

Реферат

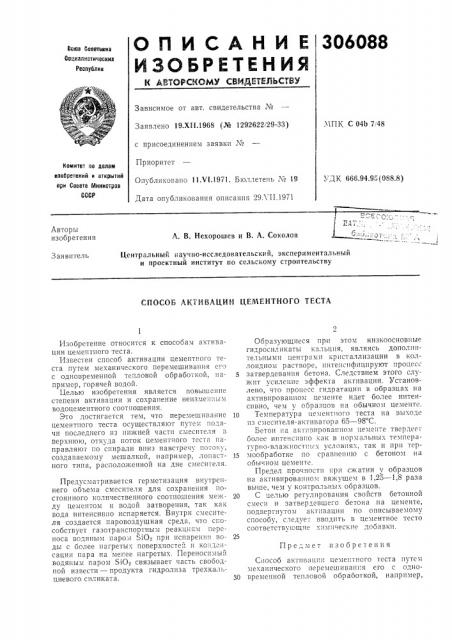

306088 еоюе Соеетекик

Содиалиатическил

Республик

Зависимое от авт. свидетельства ¹

МПК С 04b 7/48

Заявлено 19.Х11.1968 (№ 1292622i29-33) с присоединением заявки ¹

Приоритет

Комитет по делам изобретеиий и открытий при Совете Яииистров

СССР

Опубликовано 11.V1.1971. Бюллетень № 19

Дата опубликования описания 29Л II 1971

УДК 666.94.95 (088.8) Авторы изобретения

А. В. Нехорошев и В. А. Соколов

j !

Центральныи научно-исследовательский, экспериментальный и проектный институт по сельскому строительству

Заявитель

СПОСОБ АКТИВАЦИИ ЦЕМЕНТНОГО ТЕСТА

Предмет изобретения

Изобретение относится к способам актизаUèH цементного теста.

Известен способ активации цементного теста путем механического перемешивания его с одновременной тепловой обрабо —.к.ой, например, горячей водой.

Целью изобретения является повышение степени активации и сохранение неизменным водоцементного соотношения.

Это достигается тем, что перемешпвание 10 цементного теста осуществляют путем подачи последнего из ни»кней части смесителя з верхнюю, откуда поток цементного теста направляют по спирали вниз навстре чу потоку, создаваемому мешалкой, например, лопаст- 15 ного типа, расположенной на дне смесителя.

Предусм à" ðèâàåòñÿ герметизация внутреннего объема смесителя для сохранения постоянного количественного соотношения меж- 20 ду цементом и водой затворения, так как вода интенсиьпо испаряется. Внутри смесителя создается паровоздушная среда, что способствует газотранспортным реакциям переноса водяным наро.,i SiO при испарении во- 25 ды с более нагретых поверхностей и ко:.де.iсации пара на менее нагретых. Переносимый водяным паром Si0 связывает часть свободной извести — продукта гидролиза трехкальциевого силиката. 30

Образующиеся при этом низкоосновные гидросиликаты кальция, являясь дополнительными центрами 1 plicT2ëëèçÿöèè В кол лоидном растворе, интенсифицируют процесс затвердевания бетона. Следствием этого служит усиление эффекта акгивацип. Установлено, что процесс гидратации в образцах на активированном це ленте идет более интенсивно, чем у образцов на обычном цементе.

Температура цементного теста на выходе пз смесителя-активатора 65 — 98 С.

Бетон:a акгивпрованном немец-е твердеет более интенспш.о как в нормальных температур о-влажностпьх условиях, так и при тсрмообработке по сравненшо с бетоном на обы шом цементе.

Предел прочности при сжатии у образцов на активированном вяжущем в 1,25 — 1,8 раза выше, чем у контро fb0blx образцов.

С целью регулирования свойств бетонной смеси и затвердевше",о бетона ца цементе, подвергнутом активации по описываемому способу, следует вводить в цементное тесто соответствующие .ьимическпе дооавки.

Способ активации цементного теста путем механического перемешиванпя его с одновременной тепловой обработкой, например, 306088

Составитель А. П. Акимова

Редактор И. В. Квачадзе Техред A. А. Камышникова Корректор Т. А. Китаева

Заказ 2162/9 Изд. № 883 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 горячей водой, отличающийся тем, что, с целью повышения степени активации и сохранения неизменным водоцементного соотношения, перемешивание цементного теста осуществляют путем подачи из нижней части смесителя в верхнюю, а затем по спирали вниз навстречу потоку, создаваемому мешалкой, например лопастного типа, расположенной на дне смесителя.
