Всесоюзная inattijiuo-idb;:;:^ идибиблиотека

Всесоюзная inattijiuo-idb;:;:^ идибиблиотека

Иллюстрации

Показать все

Реферат

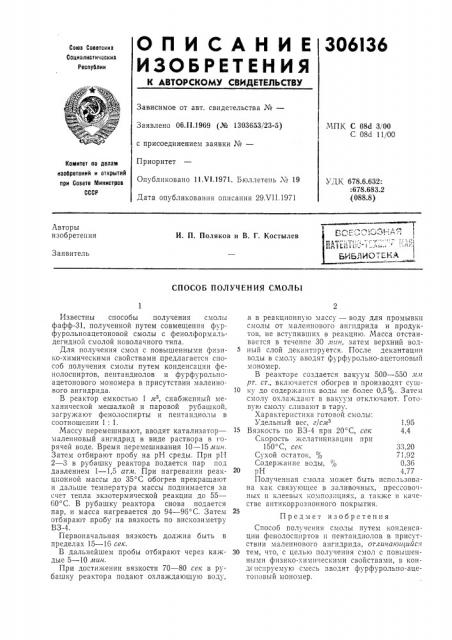

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

306136

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 06.I I.1969 (№ 1303653/23-5) с присоединением заявки №вЂ”

Приоритет

Опубликовано 11 VI,1971. Бюллетень № 19

Дата опубликования описания 29Л П.1971

МПК С 08d 3 00

С 08d 11/00

Комитет по делз1е изобретений и открытий при Совете Министров

СССР

УДК 678.6.632:

678 683 2 .(088.8) 1 !

Авторы изобретения

И. П. Поляков и В. Г. Костылев

Заявитель

СПОСОБ ПОЛУЧЕНИЯ СМОЛЫ

Известны способы получения смолы фафф-31, полученной путем совмещения фурфурольноацетоновой смолы с фенолформальдегидной смолой новолачного типа.

Для получения смол с повышенными физико-химическими свойствами предлагается способ получения смолы путем конденсации фенолоспиртов, пентандиолов и фурфурольноацетонового мономера в присутствии малеинового ангидрида.

В реактор емкостью 1 лтз, снабженный механической мешалкой и паровой рубашкой, загружают фенолоспирты и пентандиолы в соотношении 1: 1.

Массу перемешивают, вводят катализатор— малеиновый ангидрид в виде раствора в горячей воде. Время перемешивания 10 — 15 л1ин.

Затем отбирают пробу на рН среды. При рИ

2 — 3 в рубашку реактора подается пар под давлением 1 — 1,5 ат,я. При нагревании реакц»онной массы до 35 С обогрев прекращают и дальше температура массы поднимается за счет тепла экзотеpivIH Ipñêoé реакции до 55—

60 C. В рубашку реактора снова подается пар, и масса нагревается до 94 — 96 С. Затем отбирают пробу на вязкость по вискозиметру

ВЗ-4.

Первоначальная вязкость должна быть в пределах 15 — 16 сек.

В дальнейшем пробы отбирают через каждые 5 — 10 л1ин.

При достижении вязкости 70 — 80 сек в рубашку реактора подают охлаждающую воду, а в реакционную массу — воду для промывки смолы от малеинового ангидрида и продуктов, не вступивших в реакцию. Масса отстаивается в течение 30 11ин, затем верхний водный слой декант»руется. После декантации воды в смолу вводят фурфурольно-ацетоновый мономер.

В реакторе создается вакуум 500 — 550 л1л1 рт. ст., включается обогрев и производят суш10 ку до содержания воды не более 0,5%. Затем смолу охлажда1от в вакуум отключают. Готовую смолу сливают в тару.

Характеристика готовой смолы:

Удельный вес, г/смз 1,95

15 Вязкость по ВЗ-4 при 20 С, сек 4,4

Скорость желатпнпзации при

150 С, сен 33!20

Сухой остаток, 71,92

Содержание воды, 0,36 го рН 4,77

Полученная смола может быть использована как связующее в заливочных, прессовочных 11 клсевъ|х 1 .о. дпозпция .! а также В каче стве антикоррозионного покрытия.

Предмет изобретения

Способ получения смолы путем конденсации фенолосп»ртов» пентандиолов в присутствии»aëåèíîâoãо ангидрида, отличаюи,ийся

30 тем, что, с целью получения смол с повышенными физико-химическими свойствами, в конде»с»руемую смесь вводят фурфурольно-ацетоновый мономер.
