Способ отверждения эпоксидных смол(цтсп'пш-.'п^у--i^'""'-- '. = ,-! i •-it = l"v sl-.'-tr,'.! li., .'<библиотека
Патент 306146
Авторы
Классы МПК
Способ отверждения эпоксидных смол(цтсп'пш-.'п^у--i^'""'-- '. = ,-! i •-it = l"v sl-.'-tr,'.! li., .'<библиотека
Иллюстрации
Реферат

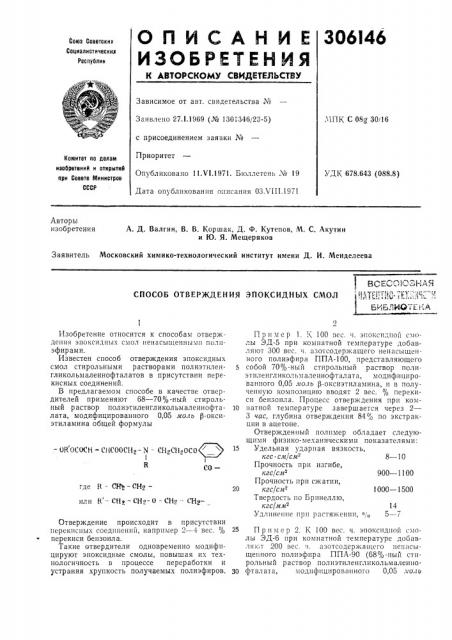

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
306146
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
МПК С 08g 30/16
Заявлено 27.1.1969 (№ 1301346/23-5) с присоединением заявки №
Приоритет
Опубликовано 11.VI.1971. Бюллетень ¹ 19
Дата опубликования описания ОЗ.VIII.1971
Комитет по делам иаобретеиий и открытиЯ при Совете Мииистров
СССР
УДК 678.643 (088.8) Авторы изобретения
А. Д. Валгин, В. В. Коршак, Д. Ф. Кутепов, М. С. Акутин и Ю. Я. Мещеряков
Заявитель Московский химико-технологический институт имени Д. И. Менделеева
СПОСОБ ОТВЕРЖДЕНИЯ ЭПОКСИДНЫХ СМОЛ
900 †11 где  — СН вЂ” СНр— или К вЂ” С11у — СН г- 0 — Ш2 сНр20
Изобретение относится к способам отверждения эпоксидных смол ненасыщенными полпэфирами.
Известен способ отверждения эпоксидных смол стирольными растворами полиэтиленгликольмалеинофталатон в присутствии перекисных соединений.
В предлагаемом способе в качестве отвердителей применяют 68 — 70% -ный стирольный раствор полиэтиленгликольмалеинофталата, модифицированного 0,05 моль р-оксиэтиламина общей формулы — OR OCOCH — CHCOOCHg — N — CHzCIlgOCO
R
CO—
Отверждение происходит в присутствии перекнсных соединений, например 2 — 4 вес. % перекиси бензоил а.
Такие отвердители одновременно модифицируют эпоксидные смолы, повышая их технологичность в процессе переработки и устраняя хрупкость получаемых полиэфиров.
Пример 1. К 100 вес. ч. эпоксидной смо. лы ЭД-5 при комнатной температуре добавляют 300 вес. ч. азотсодержащего ненасыщенного полиэфира ППА-100, представляющего
5 собой 70%-ный стирольный раствор полиэтиленгликольмалеинофталата, модифицированного 0,05 моль Р-оксиэтиламина, и в полученную композицию вводят 2 вес. % перекиси бензонла. Процесс отверждения при ком10 ватной температуре завершается через 2—
3 час, глубина отверждения 84% по экстракции в ацетоне.
Отвержденный полимер обладает следующими физико-механическими показателями:
15 Удельная ударная вязкость, кгс слт/слР 8 — 10
Прочность при изгибе, кгс/слтх
Прочность при сжатии, кгс/см 1000 †15
Твердость по Бринеллю, кгс/мм 14
Удлинение прн растяжении, О/„5 — 7
25 Пример 2. К 100 вес. ч. эпоксидной смолы ЭД-6 при комнатной температуре добавляют 200 вес. ч. азотсодержащсго ненасыщенного полнэфнра ППА-90 (68% -ный стпролbHый раствор полиэтиленгликольмалеино30 фтал ата, модифицированного 0,05 .иол и
306146
Твердость по Бринеллю, кгс/лл
900 †10
Составитель О. Ципкина
Редактор 3. Горбунова Техред А. А. Камь|шникова Корректоры: А. Абрамова и М. Коробова
3аказ 2038/3 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 р-оксиэтнламина), и в полученную композицию вводят 4 вес, % перекиси бензоила. Процесс отверждения при комнатной температуре завершается через 3 час, глубина отверждения 88о/о по экстракции в ацетоне.
Отвержденный полимер обладает следующими физи 0-механическими показателями:
Удельная ударная вязкость, кгс сл/сл 6 — 8
Прочность при изгибе, кгс/сл
Прочность при сжатии, кгс/сл 1000 — 1200
Предмет изобретения
Способ отверждения эпоксидных смол стирольным раствором ненасыщенных полиэфиров в прис;тствпн перекисных сосднненIIé, отлича ошийся тем, что, с целью проведения отверждения при комнатной температуре, сокращения времени отверждения и повышения эластичности смол, в качестве отверднтелей
Iðèì0Hÿþò полиэтилснгликольAIàëåèIIофталат, модифицированный Р-оксиэтиламином.
